Nguồn gốc:
Trung Quốc
Hàng hiệu:
Customization
Chứng nhận:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Số mô hình:
Lắp ráp cáp lai động cơ servo 8 chân M23
M23 8-pin Servo Motor Hybrid Cable Assembly
️ Custom OEM Industrial Interconnect (Đối kết công nghiệp theo yêu cầu)

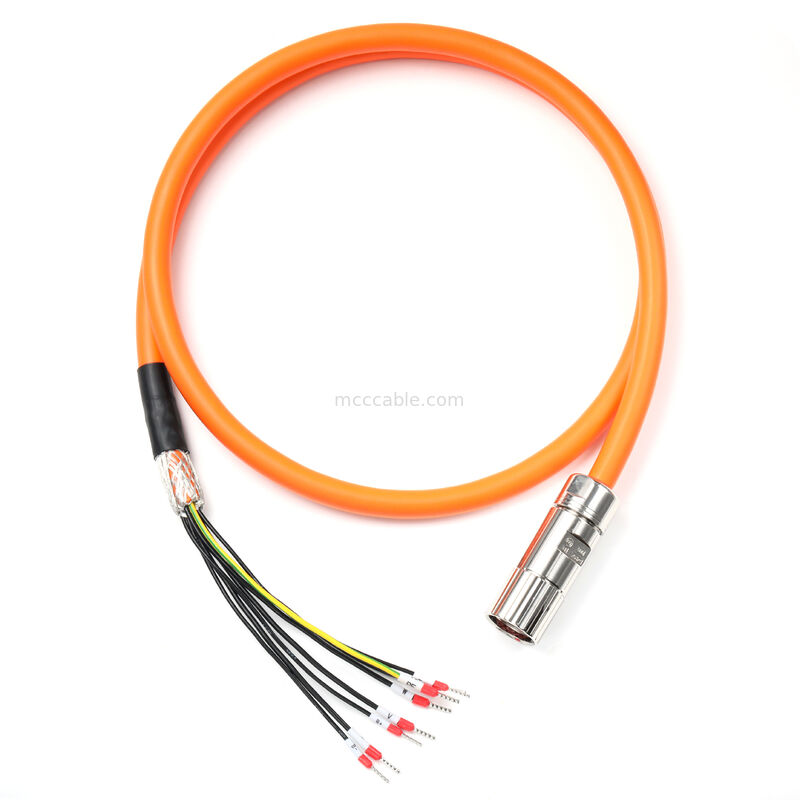

M23 8-pin Servo Motor Hybrid Cable Assembly:
M23 8-pin Servo Motor Bộ sợi cáp lai là một giải pháp OEM tùy chỉnh được thiết kế
cho các hệ thống động cơ servo công nghiệp đòi hỏi tích hợp năng lượng, tín hiệu, phanh và nhiệt
truyền phản hồi trong một cáp duy nhất.

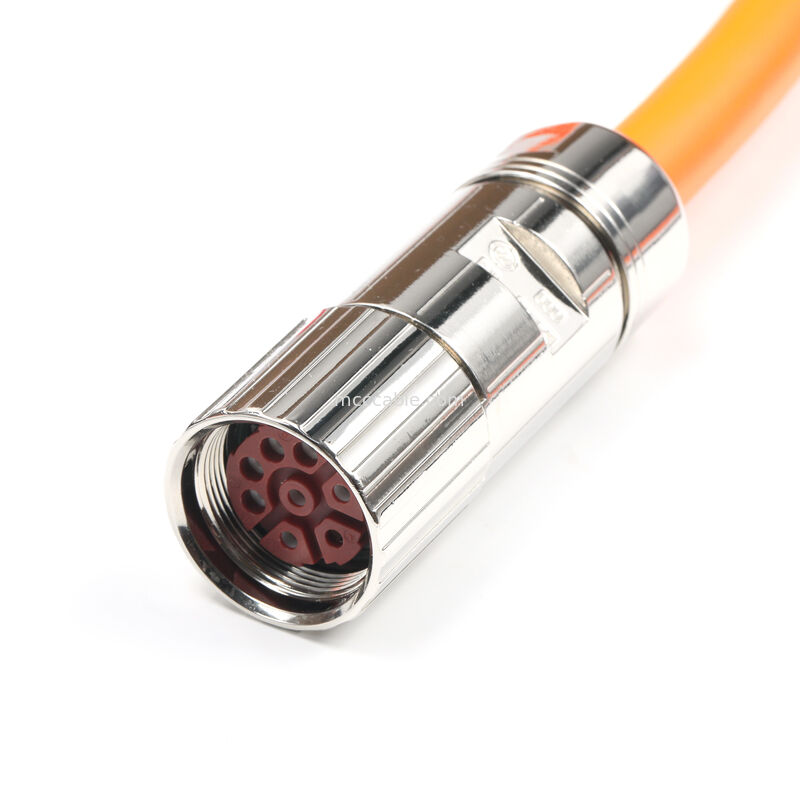

Các tập hợp có một M23 8-pin kết nối tròn (người phụ nữ) với lồng kim loại và
ghép trục, kết hợp với một cáp servo motor đa lõi được bảo vệ.

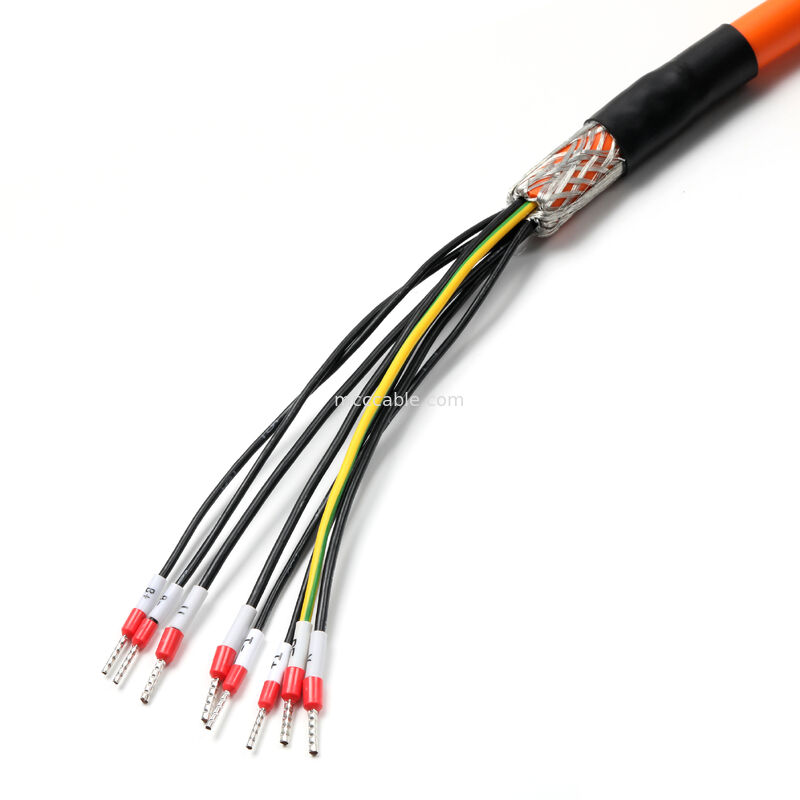

Ở đầu mở, các dây dẫn riêng lẻ được xác định rõ ràng và kết thúc, cho phép
tích hợp linh hoạt vào các bộ điều khiển động cơ hoặc các khối đầu cuối.
Độ dài cáp, cấu hình dây dẫn, và phong cách kết thúc là hoàn toàn tùy chỉnh dựa trên
về các thông số kỹ thuật động cơ của khách hàng và các yêu cầu hệ thống.
Bộ cáp lai M23 8-pin Servo Motor
M23 8-pin giao diện kết nối tròn
Khối nối dây xích an toàn cho môi trường rung động công nghiệp
Thiết kế điện và tín hiệu lai
Hỗ trợ pha động cơ, phanh, cảm biến nhiệt và đất bảo vệ

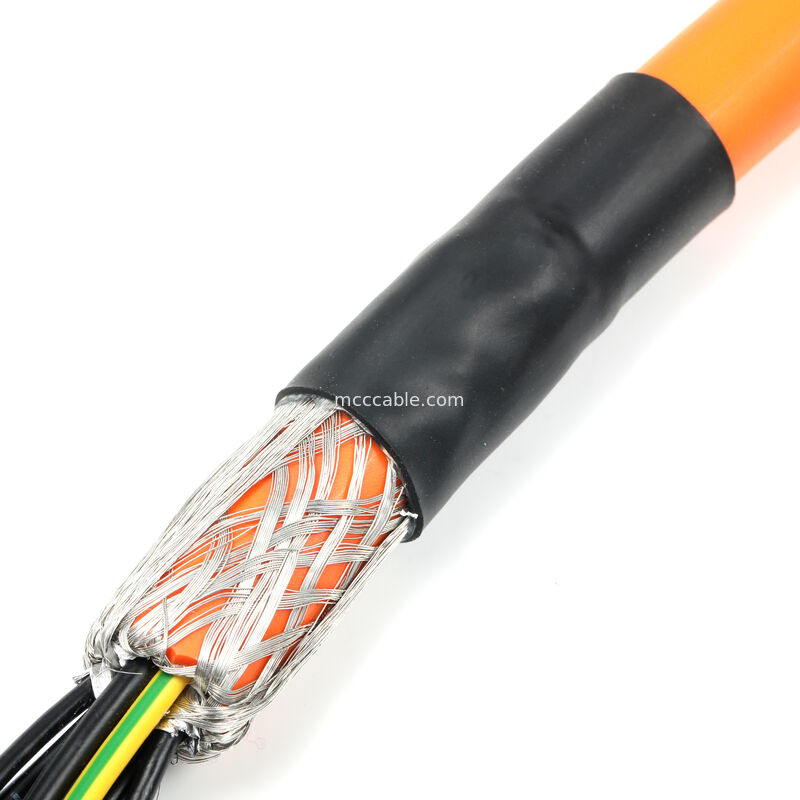

Bọc tổng thể được đan xen với đất vỏ
Giảm EMI và đảm bảo hoạt động động cơ ổn định
Xây dựng cáp servo công nghiệp
Áo ngoài màu cam để xác định rõ ràng cáp động cơ

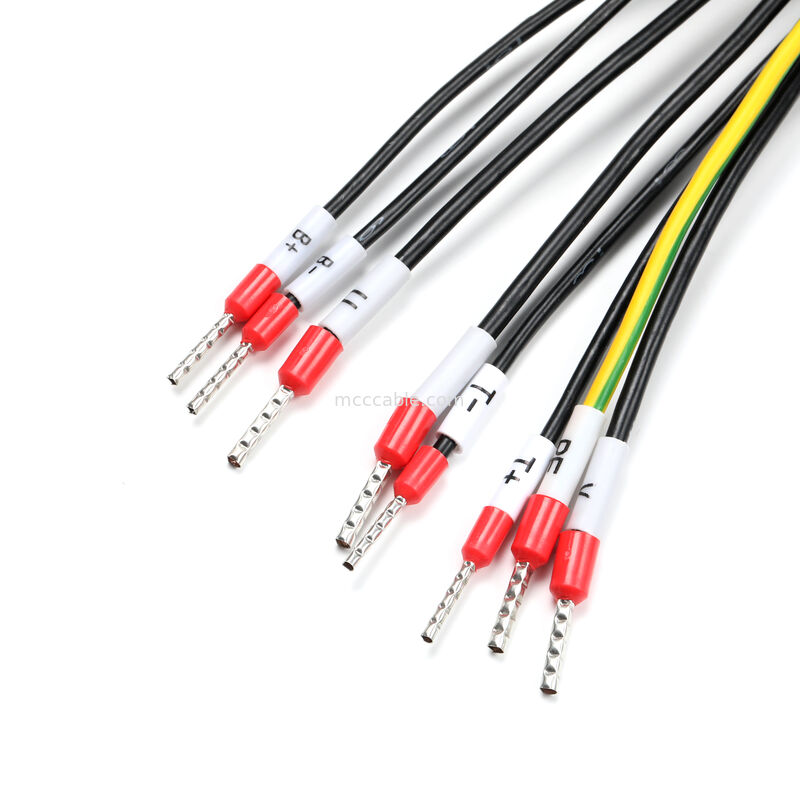

Các dây dẫn riêng biệt được dán nhãn
Dễ dàng cài đặt, bảo trì và khắc phục sự cố
Sản xuất OEM tùy chỉnh
Xây dựng nghiêm ngặt theo bản vẽ và định nghĩa giao diện động cơ
M23 8-pin Servo Motor Hybrid Cable Assembly ¢ Ứng dụng điển hình:
Động cơ servo công nghiệp
Hệ thống tự động hóa và điều khiển chuyển động
Thiết bị CNC và robot
Máy đóng gói và sản xuất
Bộ máy và động cơ OEM
M23 8-pin servo motor Hybrid cable assembly ¢ Thông số kỹ thuật:
| Parameter | Mô tả |
|---|---|
| Loại sản phẩm | Bộ cáp lai động cơ máy chủ |
| Loại kết nối | Bộ kết nối tròn M23 |
| Giới tính kết nối | Đàn bà |
| Số pin | 8 |
| Nhà kết nối | Kim loại, nối dây xích |
| Cấu trúc cáp | Cáp servo được bảo vệ nhiều lõi |
| Vệ chắn | Vỏ bọc tổng thể |
| Đặt đất | Vệ chắn kết nối với vỏ kết nối |
| Màu áo khoác ngoài | Cam |
| Kết thúc (phía động cơ) | Bộ kết nối M23 |
| Hoàn tất (phía bộ điều khiển) | Sợi mở, có nhãn |
| Chiều dài cáp | Tùy chỉnh (mỗi bản vẽ) |
| Chế độ sản xuất | OEM / ODM tùy chỉnh |
| Tuân thủ | Phù hợp với RoHS |
M23 8-pin Servo Motor Hybrid Cable Assembly
| M23 Pin | Định nghĩa tín hiệu | Nhận dạng | Màu sợi |
|---|---|---|---|
| 1 | U | U | Màu đen |
| 4 | V | V | Màu đen |
| 3 | W | W | Màu đen |
| 2 | PE (Trái đất bảo vệ) | PE | Màu vàng / xanh lá cây |
| A | Cảm biến nhiệt + | T+ | Màu đen |
| B | Bộ cảm biến nhiệt | T- | Màu đen |
| C | phanh + | B+ | Màu đen |
| D | phanh | B- | Màu đen |
| Vỏ | Vệ trường | Vệ trường | ️ |
M23 8-pin Servo Motor Hybrid Cable Assembly tùy chỉnh tùy chỉnh tùy chọn:
Chiều dài cáp và vật liệu áo khoác
Các cấu hình mã hóa hoặc chân M23 thay thế
Các đường cắt ngang dẫn khác nhau
Kết thúc cuối: dây mở, đầu cuối hoặc đầu nối
Tùy chọn ghi nhãn, đánh dấu và đóng gói
Hỗ trợ kỹ thuật có sẵn từ xác nhận mẫu đến sản xuất hàng loạt.
Q1. Đó là một nhà máy?
A: Vâng, chúng tôi là một nhà máy với hơn 16 năm kinh nghiệm thiết kế và sản xuất.
Có chứng nhận nào không?
A: Vâng, chúng tôi có chứng chỉ ISO9001, ISO14001, TS16949, ISO13485 và UL.
Câu 3: Chuyên môn của bạn là gì?
A: Chúng tôi có thể thiết kế sản phẩm theo yêu cầu ứng dụng.
Q4. Bạn có chấp nhận đơn đặt hàng OEM / ODM?
A: Vâng, chúng tôi chấp nhận đơn đặt hàng OEM và ODM. Đối với đơn đặt hàng OEM, MOQ là 100pcs. Đối với ODM
Đơn đặt hàng, MOQ là 1000 bộ. Một khoản phí khuôn sẽ được tính theo thiết kế.
Q5. mất bao lâu để hoàn thành một đơn đặt hàng?
A: Đối với đơn đặt hàng nhỏ và sản phẩm trong kho, việc chuẩn bị và giao hàng mất ít hơn 3 ngày.
Thời gian vận chuyển phụ thuộc vào phương pháp được chọn Ứng dụng nhanh nhất là 7 ngày, dài nhất là 1 tháng.
Đơn đặt hàng, chuẩn bị vật liệu mất 5~21 ngày làm việc tùy thuộc vào số lượng, thử nghiệm 1~3
thời gian nhanh nhất là 7 ngày, và dài nhất là 25 ngày,
không bao gồm vận chuyển.
Các dịch vụ bổ sung nào có thể được khách hàng lâu dài nhận được?
A: Các sản phẩm mới sẽ được cung cấp cùng với đơn đặt hàng, cho phép bạn kiểm tra tiềm năng thị trường của họ
và bán chúng trong quận của bạn. Giảm phí bổ sung và giá thấp hơn cho số lượng nhỏ hơn
mua hàng.Hỗ trợ bằng hình ảnh quảng cáo, bao gồm thêm logo của bạn.
Câu 7: Bảo hành bao lâu và bạn bảo vệ khách hàng như thế nào trong trường hợp bị lỗi?
A: Tất cả các dây cáp đi kèm với bảo hành 12 36 tháng. Đối với đơn đặt hàng lớn, chúng tôi cung cấp 0,3% 0,5%
Ví dụ: đặt hàng 1000 bộ sẽ bao gồm 1003 bộ.Nếu bạn nhận được nhiều hơn
hơn 5 bộ lỗi và tỷ lệ khiếm khuyết dưới 0,1%, vui lòng liên hệ với nhóm bán hàng của chúng tôi với hình ảnh.
Chúng tôi sẽ thay thế hàng hóa trong đơn đặt hàng tiếp theo của bạn hoặc hoàn lại tiền.
Q8. Bạn có chấp nhận đơn đặt hàng mẫu miễn phí không?
A: Có, đơn đặt hàng mẫu được hỗ trợ.
chi phí không bao gồm).
Làm thế nào để liên lạc với chúng tôi?
Gửi chi tiết yêu cầu của bạn bên dưới và nhấp vào "Gửi" ngay!
Các mẫu miễn phí và giá tốt nhất đang chờ bạn.
Nếu bạn không thể tìm thấy một sản phẩm trên trang web của chúng tôi, cảm thấy miễn phí để liên hệ với chúng tôi, ngay cả khi chúng tôi không sản xuất nó,
chúng tôi có thể giúp bạn tìm nguồn gốc cùng một mặt hàng với chất lượng và giá tốt.
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
