FI-RE31HL DF19-20P Tổng quan về lắp ráp cáp LVDS

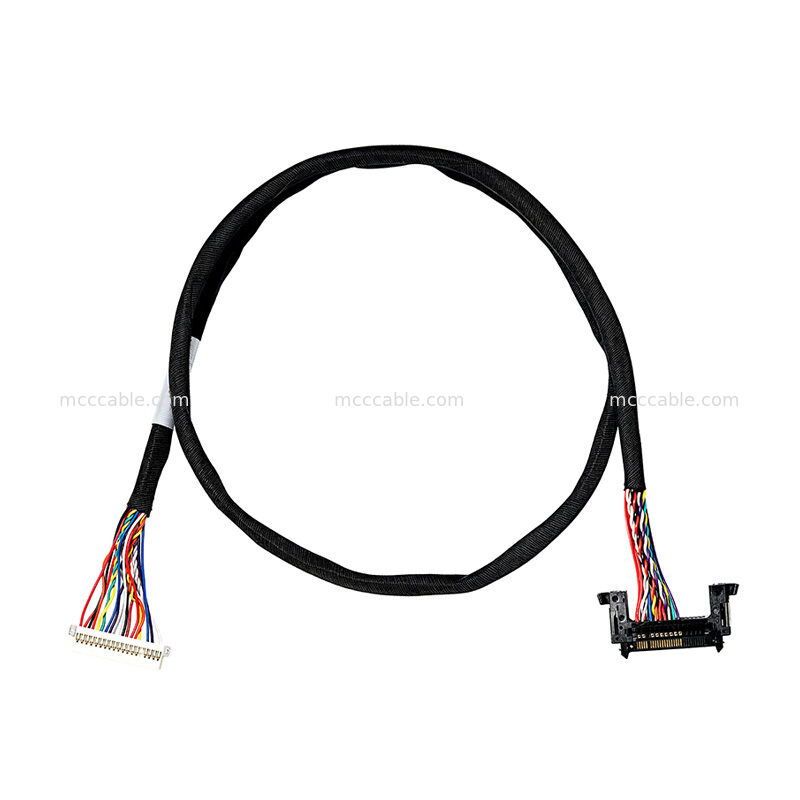

Bộ cáp LVDS FI-RE31HL DF19-20P là bộ cáp tùy chỉnh được thiết kế với
một đầu nối 31 vị trí FI-RE31HL ở một đầu và một đầu nối DF19-20P ở đầu kia.
Các tập hợp sử dụng 28 AWG dây và được chỉ định khoảng 24 inch (610 mm) trong
tổng chiều dài của cáp.

Bộ cáp phù hợp với thiết bị điện tử nhỏ gọn đòi hỏi một LVDS xác định

kết nối giữa các giao diện giao phối. bản vẽ chỉ định mở, ngắn và gián đoạn

thử nghiệm, kháng điện dẫn lên đến 3 ohm và kháng cách nhiệt ít nhất 10 MΩ

ở 200 V DC.

Các thông số kỹ thuật về bộ phận cáp FI-RE31HL DF19-20P

Thiết kế lắp ráp cáp LVDS FI-RE31HL DF19-20P

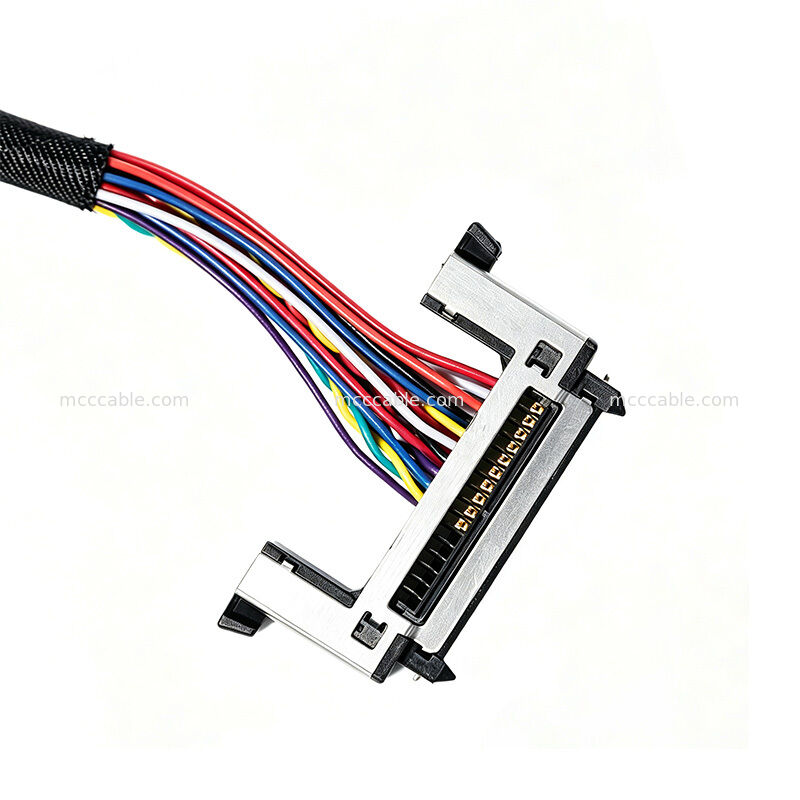

Bộ lắp ráp cáp LVDS FI-RE31HL DF19-20P sử dụng cấu hình đầu nối nhỏ gọn cho

Thiết bị điện tử không gian hạn chế.

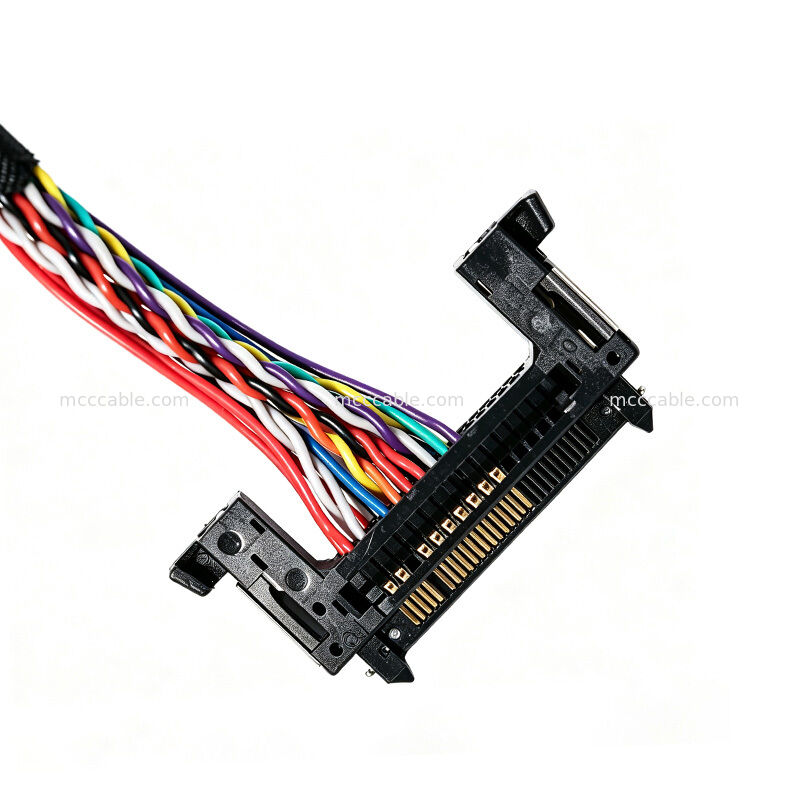

một 31 vị trí kết nối với 0,5 mm pitch. tham chiếu thành phần độc lập cũng xác định

FI-RE31HL như một kết nối 31 vị trí, pitch 0,50 mm được sử dụng trong các ứng dụng LVDS.

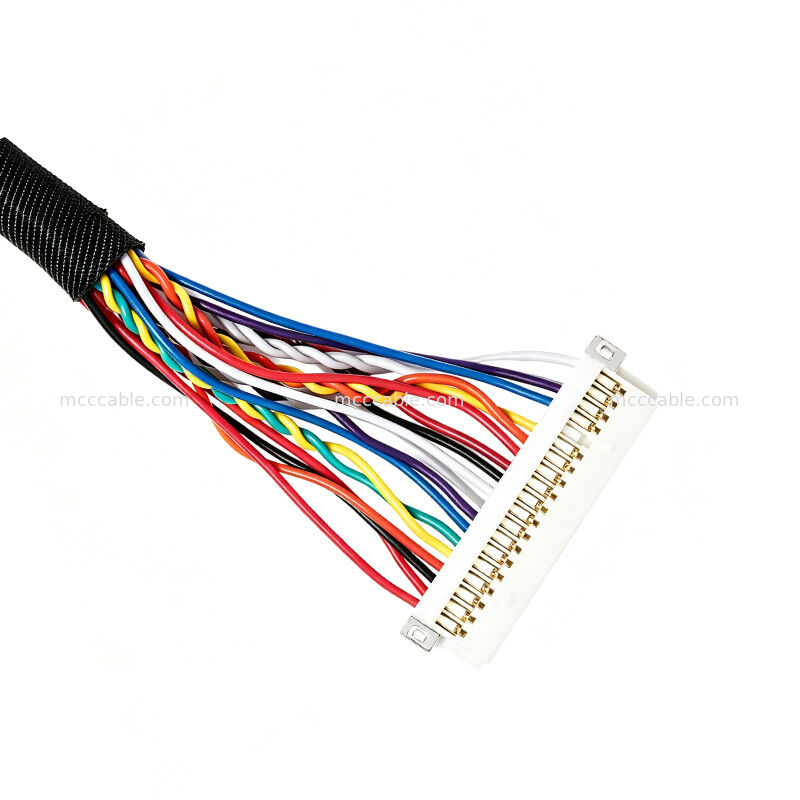

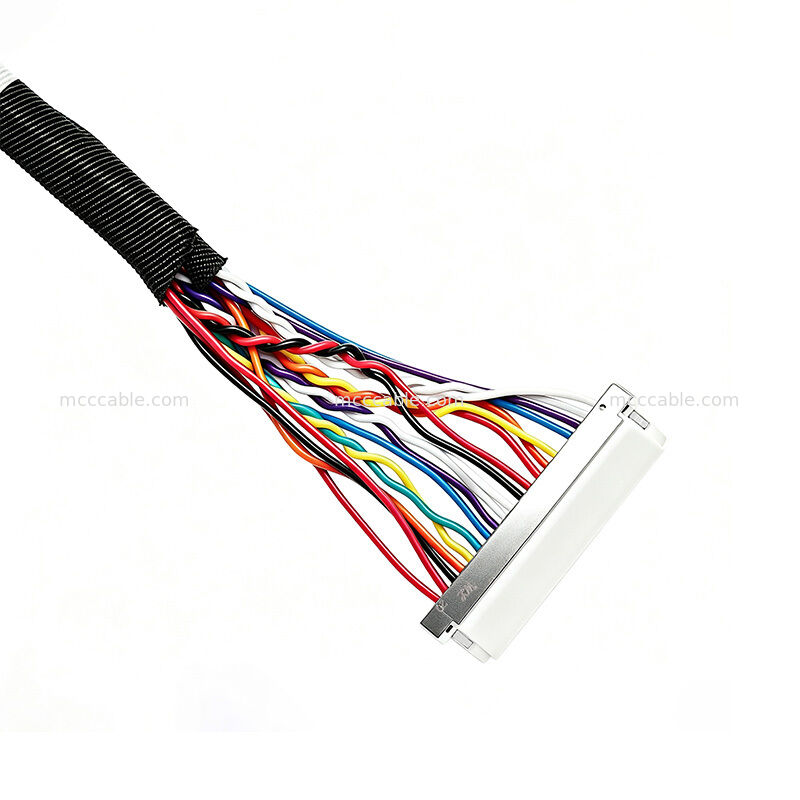

Mặt đối diện sử dụng cấu hình đầu nối DF19-20P.

gia đình đầu nối dây vào bảng.

Bộ sợi cáp kết hợp bao bì bảo vệ màu đen và băng vải dẫn trong

thiết kế được chỉ định. bản vẽ cũng xác định một sơ đồ dây với nhiều tín hiệu và mặt đất

kết nối.

FI-RE31HL DF19-20P LVDS Cable Assembly Điện

Hiệu suất

Bộ cáp LVDS FI-RE31HL DF19-20P được xác định với các yêu cầu kiểm tra điện

nhằm xác minh tính toàn vẹn của tập hợp.

Mỗi bộ sưu tập hoàn thành được yêu cầu phải trải qua 100% mở, ngắn và thử nghiệm gián đoạn.

kháng điện dẫn tối đa được chỉ định là 3 Ω, trong khi kháng điện cách nhiệt được chỉ định tối thiểu

của 10 MΩ trong điều kiện thử nghiệm 200 V DC.

Thông số kỹ thuật cáp cũng xác định các dây dẫn đồng đóng hộp và cách nhiệt PVC bán cứng.

Thông số kỹ thuật dây cho phép kích thước dây dẫn danh nghĩa là 7/0,127 mm và OD dây dẫn tham chiếu là 0,38 mm.

FI-RE31HL DF19-20P Ứng dụng lắp ráp cáp LVDS

Bộ lắp ráp cáp LVDS FI-RE31HL DF19-20P có thể được định vị cho các ứng dụng đòi hỏi phải nhỏ gọn

Kết nối liên kết LVDS và cấu hình lắp ráp cáp tùy chỉnh.

Các từ khóa ứng dụng tiềm năng cho trang sản phẩm bao gồm:

• Bộ cáp LVDS
• Cáp hiển thị LVDS
• cáp tín hiệu tốc độ cao
• Bộ cáp tùy chỉnh
• Cáp LVDS vị trí 31
• 0Cáp kết nối pitch.5 mm
• cáp kết nối hồ sơ thấp
• Bộ cáp thiết bị điện tử
• cáp giao diện hiển thị
• Bộ lắp ráp dây chuyền dây thép tùy chỉnh

FI-RE31HL DF19-20P LVDS Cable Assembly tùy chỉnh

Bộ cáp LVDS FI-RE31HL DF19-20P có thể được sản xuất theo chiều dài cáp được xác định,

cấu hình kết nối, sắp xếp dây và yêu cầu lắp ráp.

Đối với các dự án lắp ráp cáp tùy chỉnh, các thông số quan trọng có thể bao gồm chiều dài cáp, loại đầu nối,

thước dây, màu dây, việc chỉ định chân, cấu hình kết thúc và bọc dây bảo vệ.
