Cáp Nguồn 5V 22AWG

Cáp Nguồn 5V 22AWG này được thiết kế để kết nối nguồn điện phụ trợ

với các bảng mạch điện tử. Cáp sử dụng dây UL1061 22 AWG và cấu hình đầu nối

có bước 2.0 mm cho kết nối điện đáng tin cậy ở cấp độ bảng mạch.

Với màu dây và cấu hình chân cắm được xác định rõ ràng, cáp tùy chỉnh này có thể được

sản xuất theo các yêu cầu điện, kích thước và đầu nối cụ thể.

Thông số kỹ thuật Cáp Nguồn 5V 22AWG

Cáp Nguồn 5V để Kết nối Bảng mạch

Cáp nguồn 5V này được thiết kế để kết nối nguồn điện phụ trợ 5V với

bảng mạch điện tử. Cáp sử dụng cấu hình đầu nối nhiều vị trí để cung cấp kết nối điện

cần thiết giữa nguồn điện và bảng mạch.

Cấu trúc được chỉ định bao gồm đầu nối 12 vị trí ở một bên và đầu nối 3 vị trí

ở bên kia, với cấu hình bước 2.0 mm.

Loại cáp nguồn bảng mạch này phù hợp với các thiết bị và hệ thống điện tử yêu cầu

một bộ cáp chuyên dụng để kết nối nguồn điện ở cấp độ bảng mạch.

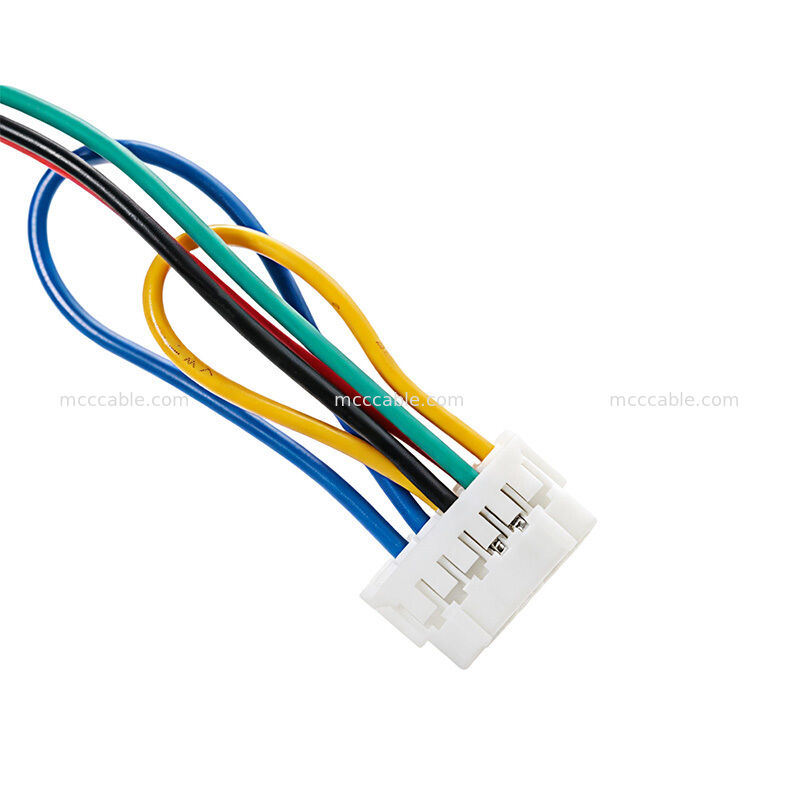

Cáp Nối Đầu nối Bước 2.0mm

Cáp nối đầu nối bước 2.0mm sử dụng vỏ đầu nối và đầu cuối bấm mạ thiếc

được chỉ định cho cấu trúc cáp.

Bản vẽ xác định:

• Vỏ đầu nối bước 2.0 mm

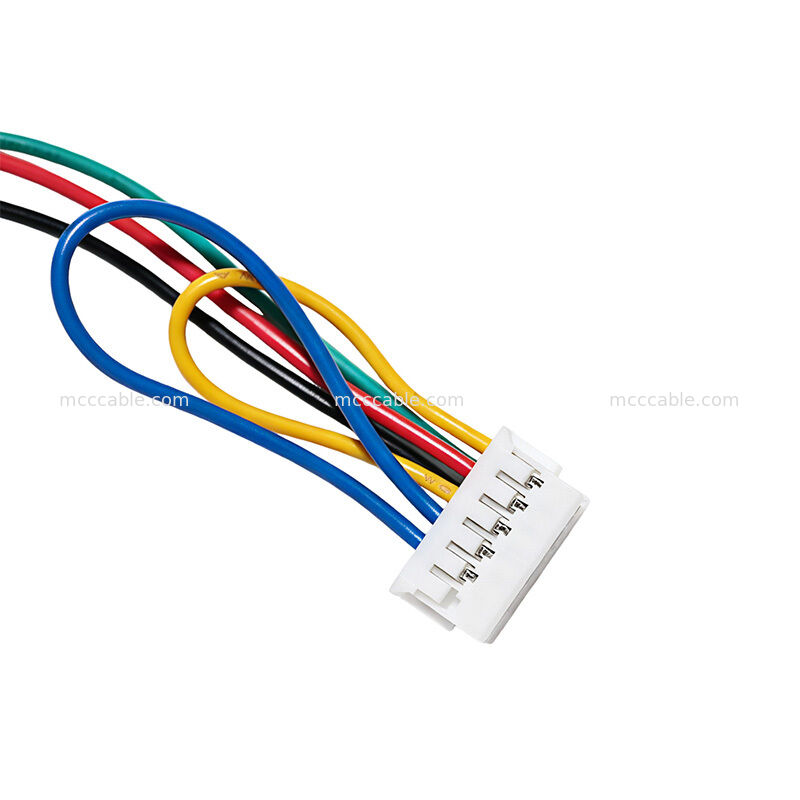

• Cấu hình đầu nối 12 vị trí

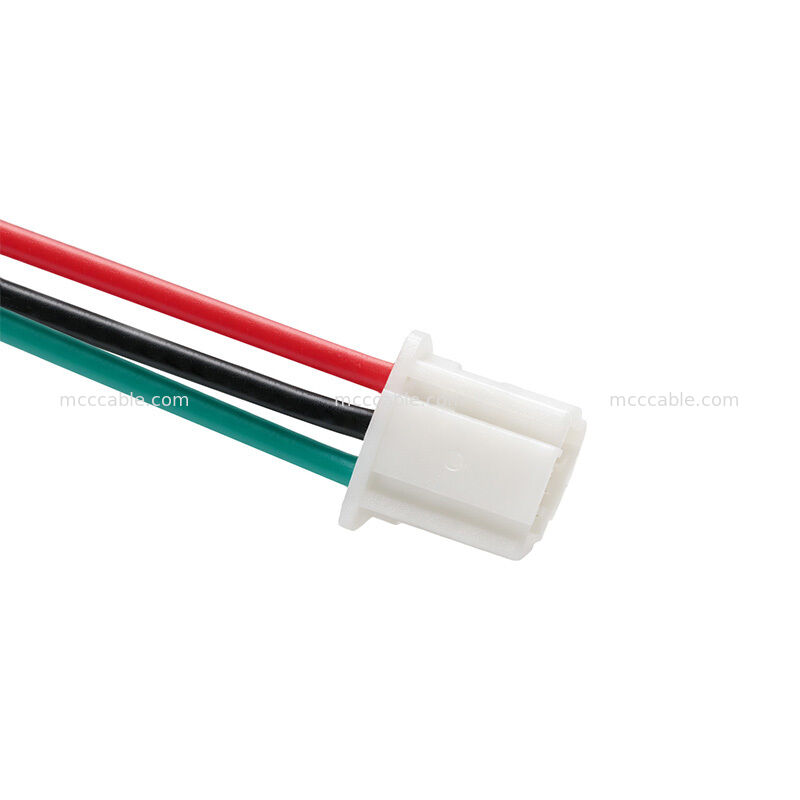

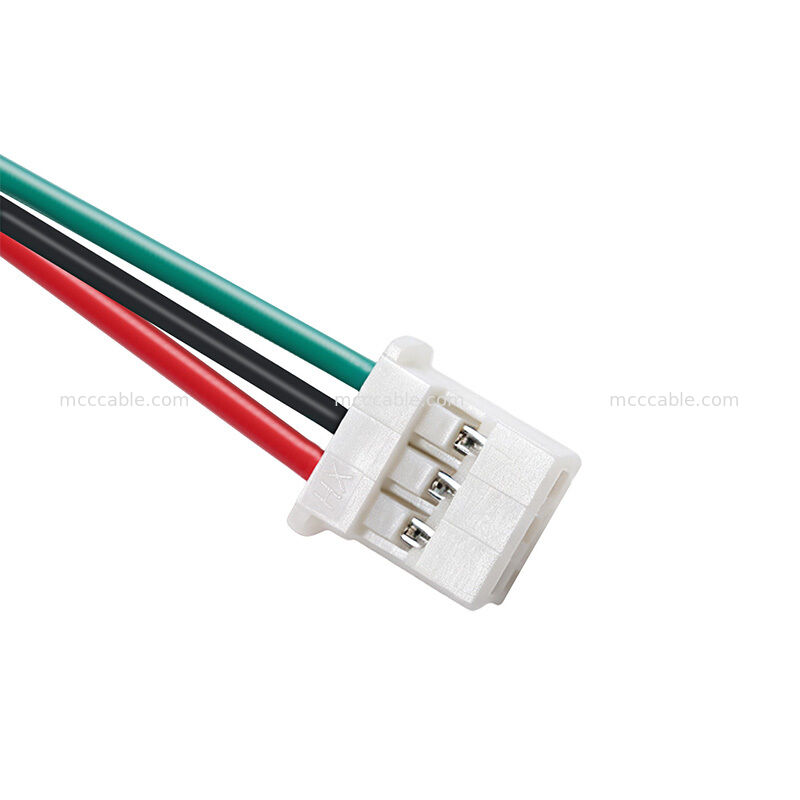

• Cấu hình đầu nối 3 vị trí
• Đầu cuối bấm mạ thiếc
• Dây tương thích 22 AWG

Các thành phần đầu nối được chỉ định bao gồm vỏ bước 2.0 mm và đầu cuối bấm

phù hợp với kích thước dây được chỉ định.

Cấu trúc cáp UL1061 22AWG

Cáp UL1061 22AWG sử dụng năm dây được xác định riêng với các màu đen, đỏ, vàng, xanh lá

và xanh dương.

Cấu trúc dây được chỉ định cung cấp nhận dạng màu rõ ràng cho cấu hình dây chân cắm

đến chân cắm cần thiết.

Thông số kỹ thuật cáp xác định dây UL1061 với nhiệt độ định mức 80°C và điện áp định mức

300 V.

Dây cáp nguồn 5V tùy chỉnh

Cáp nguồn 5V tùy chỉnh này tuân theo cấu hình chân cắm được xác định để đảm bảo kết nối điện

nhất quán giữa hai đầu nối.

Năm màu dây là:

• Vàng
• Xanh lá
• Đỏ
• Đen
• Xanh dương

Kiểm tra chất lượng cáp nguồn 22AWG

Cáp nguồn 22AWG phải tuân theo các yêu cầu kiểm tra điện được xác định.

Bản vẽ chỉ định:

• Kiểm tra 100% hở mạch, ngắn mạch và đứt mạch
• Điện trở dây dẫn tối đa: 3 Ω
• Điện trở cách điện tối thiểu: 10 MΩ ở 200 V DC
• Kiểm tra kích thước được chỉ định
• Tuân thủ RoHS 3.0

Ứng dụng cáp nguồn bảng mạch 5V

Cáp nguồn bảng mạch 5V được sử dụng để kết nối nguồn điện phụ trợ với các bảng mạch điện tử.

Dây 22 AWG, cấu hình đầu nối được xác định và chân cắm được chỉ định làm cho nó

phù hợp với các ứng dụng yêu cầu kết nối nguồn bảng mạch chuyên dụng.

Các từ khóa ứng dụng điển hình cho cáp này bao gồm:

• Kết nối nguồn phụ trợ 5V
• Kết nối nguồn bảng mạch
• Dây thiết bị điện tử
• Kết nối nguồn nội bộ
• Cáp tùy chỉnh
• Kết nối bảng mạch với nguồn điện
