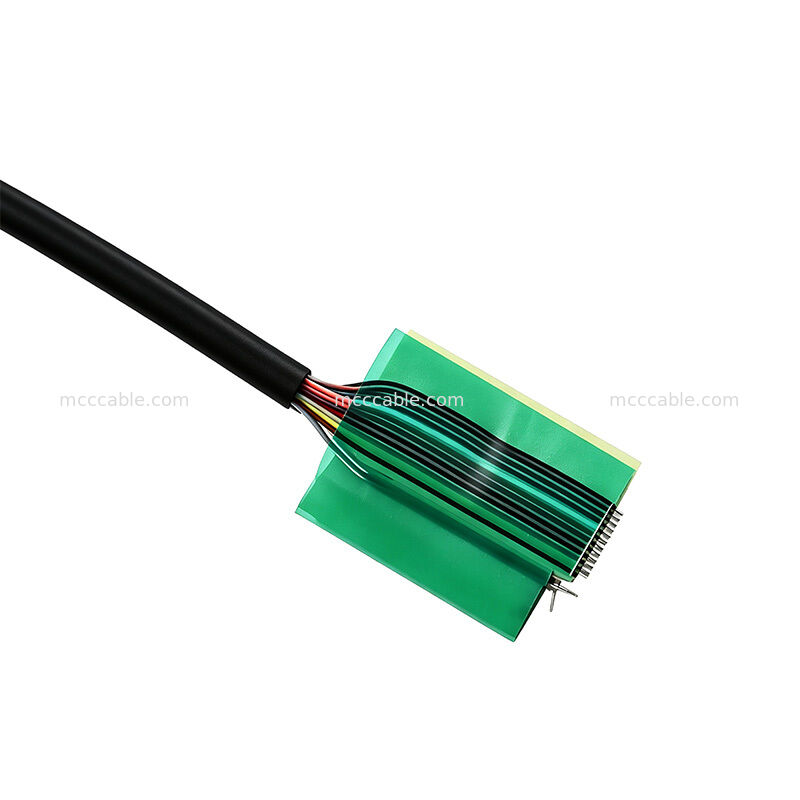

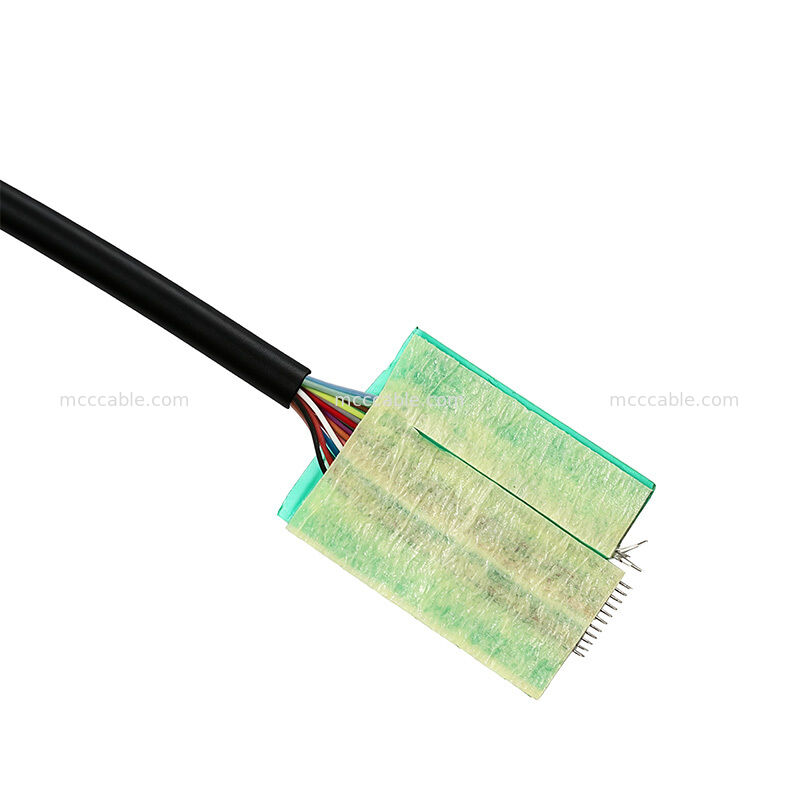

20373-R14T-06 14C Cáp đồng trục siêu mỏng

Cáp đồng trục siêu mỏng 20373-R14T-06 là một bộ cáp tùy chỉnh nhỏ gọn

được thiết kế với cấu trúc đồng trục MCC 14 lõi. Cấu hình cáp

kết hợp các dây dẫn 2 × 42 AWG và 12 × 36 AWG, với cấu trúc đồng trục MCC 50Ω

cho các ứng dụng truyền tín hiệu nhỏ gọn.

Với chiều dài cáp hoàn thiện là 150 ± 5 mm và đường kính cáp tổng thể là

2,10 ± 0,20 mm, bộ cáp đồng trục siêu mỏng này phù hợp với các ứng dụng

nơi việc định tuyến cáp nhỏ gọn và tiết diện cáp nhỏ là quan trọng.

Cấu trúc bộ cáp đồng trục siêu mỏng 20373-R14T-06

Bộ cáp 20373-R14T-06 sử dụng cấu hình đồng trục MCC 14 lõi bao gồm

các dây dẫn 2 × 42 AWG và 12 × 36 AWG. Các dây đồng trục MCC 42 AWG

được chỉ định là dây đồng trục 50Ω, trong khi các dây 36 AWG được sử dụng làm dây dẫn rời

trong bộ cáp.

Bộ cáp cũng tích hợp keo UV 8806 HF RP cho quy trình đấu nối cáp được chỉ định.

Thông số kỹ thuật cáp 20373-R14T-06 14C

Thông số kỹ thuật

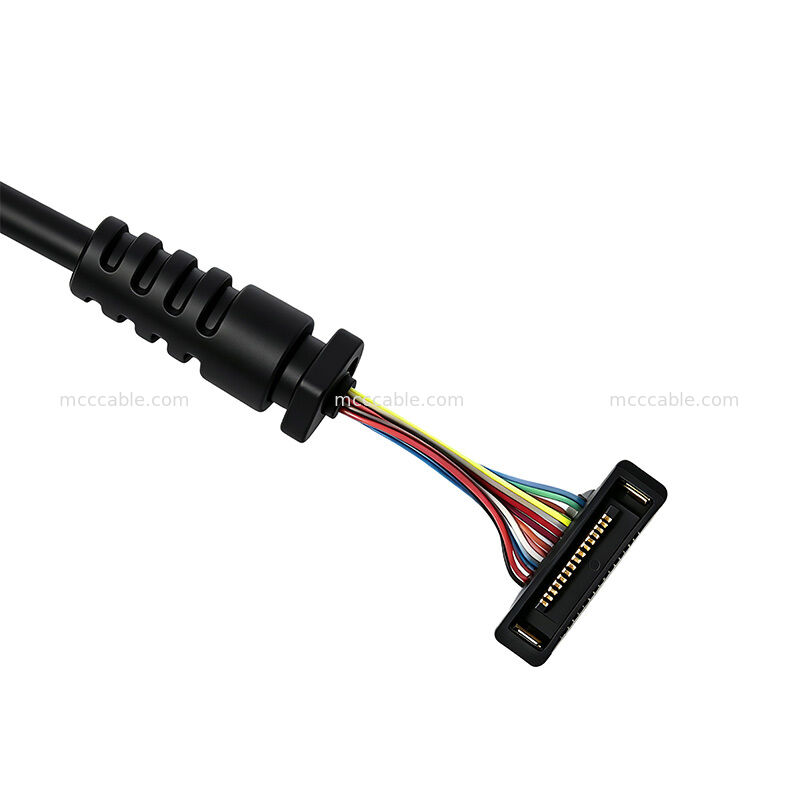

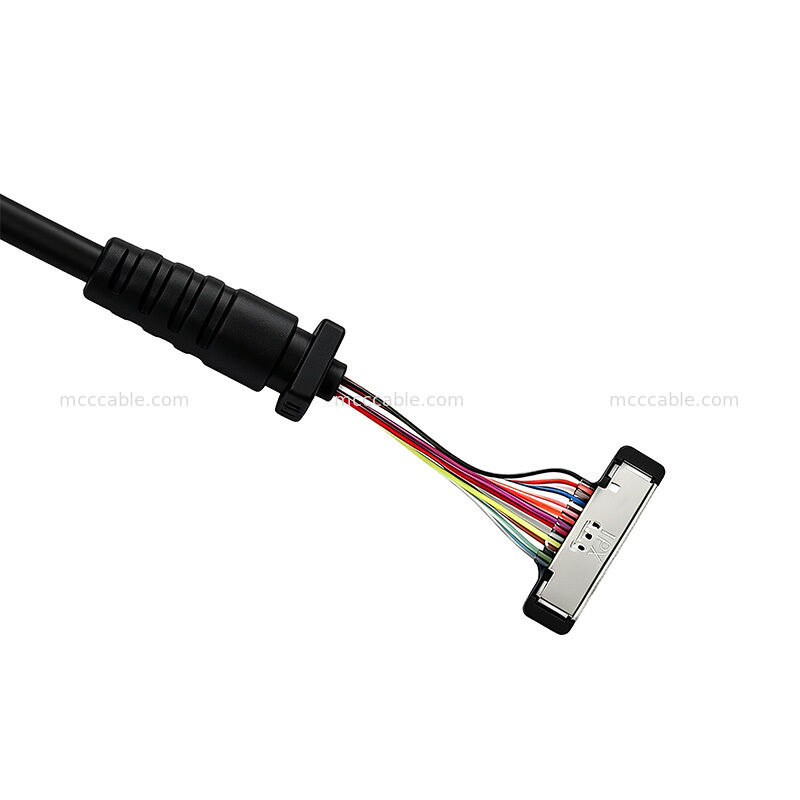

Cấu hình đầu nối được chỉ định bao gồm bộ vỏ phích cắm và bộ vỏ ngoài phích cắm.

Các thành phần đầu nối được xác định cho P1 là:

Bộ vỏ phích cắm: 20373-R14T-06

• Vỏ ngoài phích cắm-A: 2182-014-03

• Quy trình đấu nối được chỉ định yêu cầu các lớp chống nhiễu của mỗi dây đồng trục phải được đấu nối vào

vỏ đầu nối. Phần đuôi cáp cũng được chỉ định với lớp keo UV phủ 1-2 mm.

Hiệu suất điện 20373-R14T-06

Bộ cáp 20373-R14T-06 được chỉ định với điện trở dây dẫn tối đa là 3,0 Ω

và điện trở cách điện là 10 MΩ trong các điều kiện thử nghiệm được chỉ định.

Các yêu cầu sản xuất cũng bao gồm kiểm tra 100% hở mạch, ngắn mạch và ngắt quãng để xác minh

tính liên tục về điện và chất lượng lắp ráp.

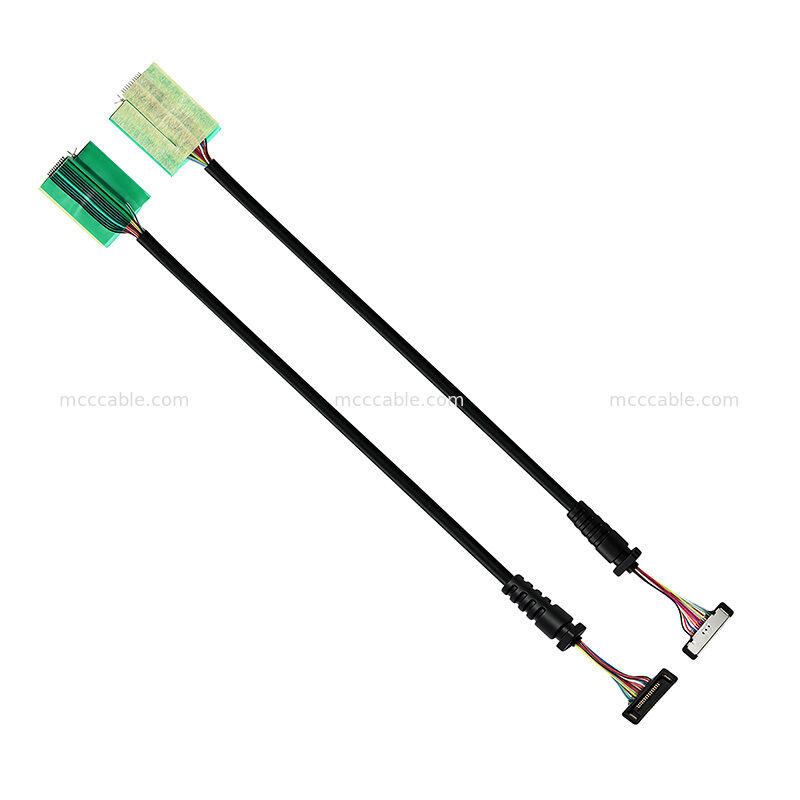

Kích thước cáp 20373-R14T-06

Cấu hình tiêu chuẩn có chiều dài cáp là 150 ± 5 mm và đường kính cáp tổng thể

là 2,10 ± 0,20 mm.

Cấu trúc đồng trục siêu mỏng 14 lõi nhỏ gọn giúp duy trì tiết diện cáp nhỏ cho các ứng dụng

yêu cầu nhiều dây dẫn tín hiệu trong không gian định tuyến hạn chế.

Ứng dụng bộ cáp tùy chỉnh 20373-R14T-06

Bộ cáp đồng trục siêu mỏng 20373-R14T-06 phù hợp với thiết bị điện tử nhỏ gọn

và các ứng dụng truyền tín hiệu yêu cầu cấu hình cáp đồng trục đa dây dẫn.

Cấu trúc 14 lõi, dây đồng trục MCC 50Ω, đường kính cáp danh định nhỏ gọn 2,10 mm và

chiều dài cáp tùy chỉnh 150 mm làm cho cấu hình này phù hợp với việc định tuyến cáp bị hạn chế về không gian

và các yêu cầu kết nối điện tử tùy chỉnh.
