213814-1104 Bộ lắp ráp cáp điện nhiệt độ cao 4 mạch Custom UL1180 16AWG

Các 213814-1104 4 mạch nhiệt độ cao cáp điện tập hợp là một cáp tùy chỉnh

Bộ kết hợp được thiết kế bằng dây UL1180 PTFE 16AWG, đầu nối gắn bảng kết nối 4 mạch,

kết nối đầu cuối và kết nối đầu cuối vòng.

Cáp sử dụng cách điện PTFE nhiệt độ cao với một 300V điện áp và một

phạm vi nhiệt độ từ -60°C đến +260°C. Bộ phận này phù hợp để kết nối điện

và các ứng dụng cáp điện đòi hỏi hiệu suất dây nhiệt độ cao, đáng tin cậy

kết nối và chiều dài cáp tùy chỉnh.

213814-1104 Cấu trúc lắp ráp cáp điện 4 mạch

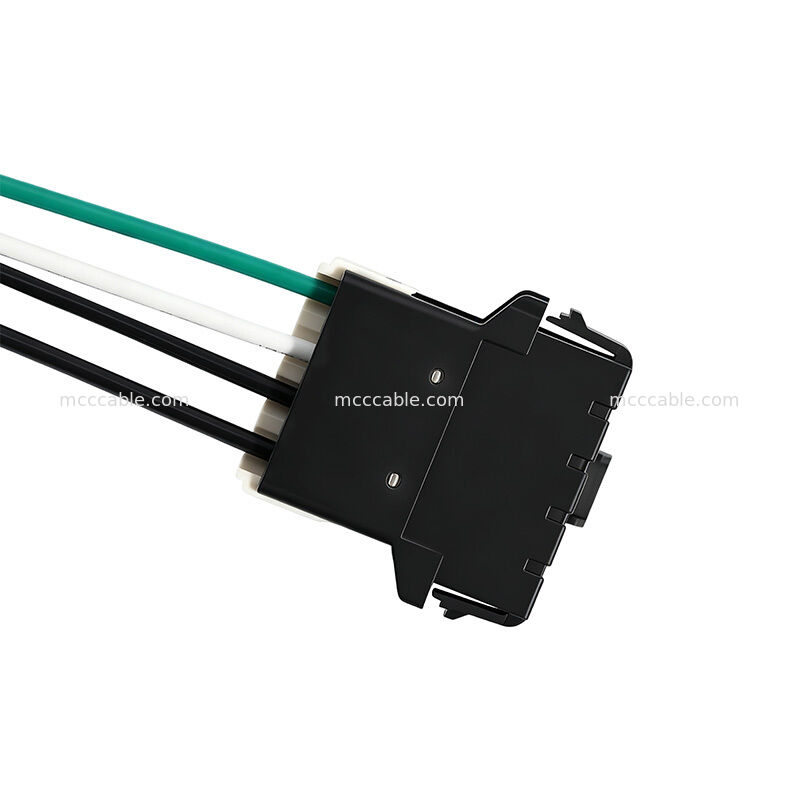

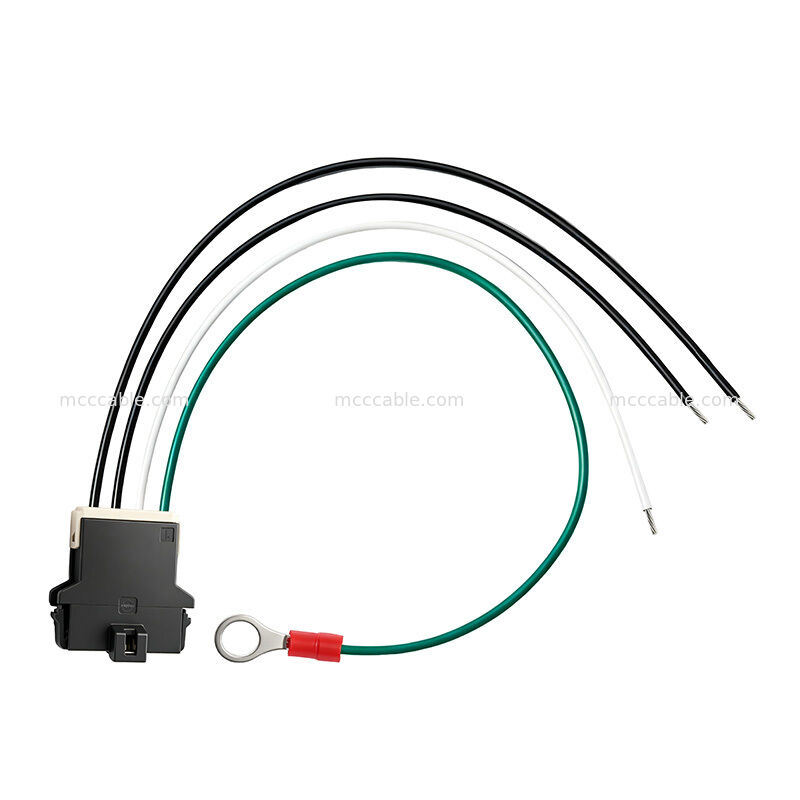

Bộ cáp 213814-1104 bao gồm bốn dây UL1180 PTFE 16AWG màu đen,

màu xanh lá cây và trắng, với một kết nối gắn bảng điều khiển 4 mạch và đầu cuối tương ứng

các thành phần.

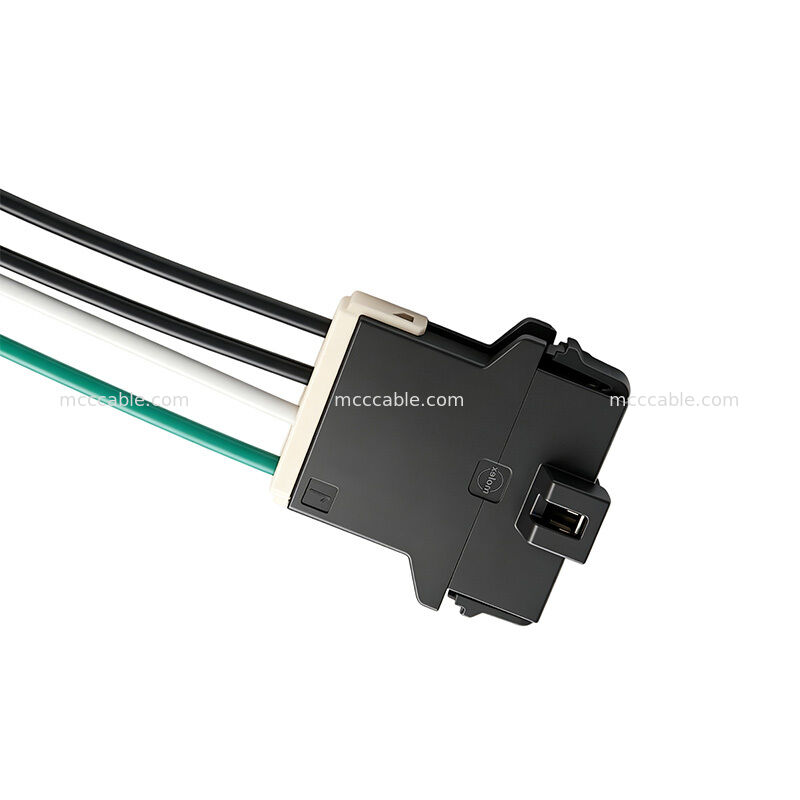

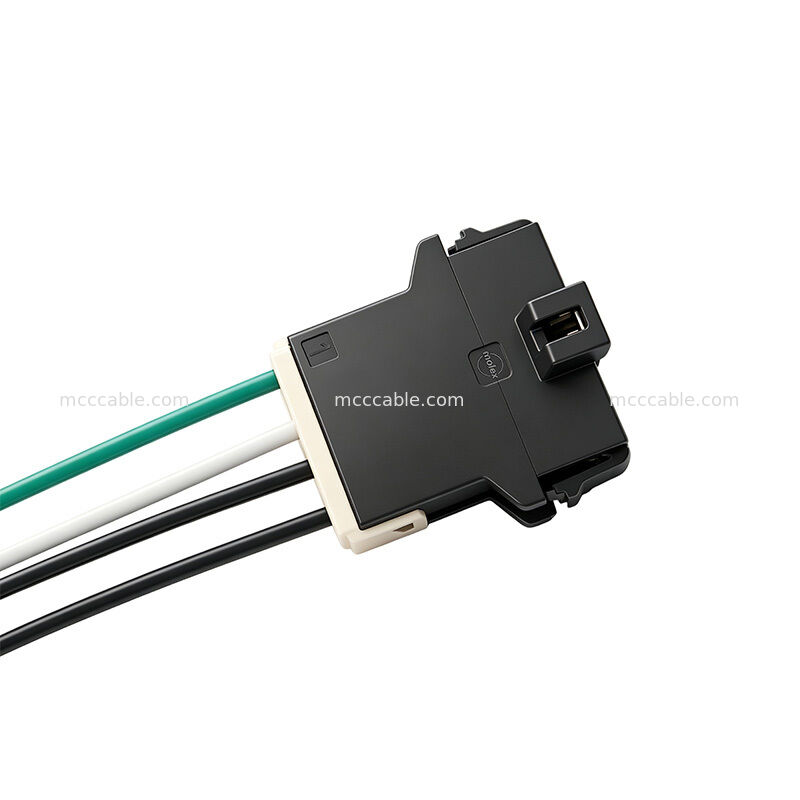

Các kết nối sử dụng một 5,7mm pitch cấu hình 4 mạch.

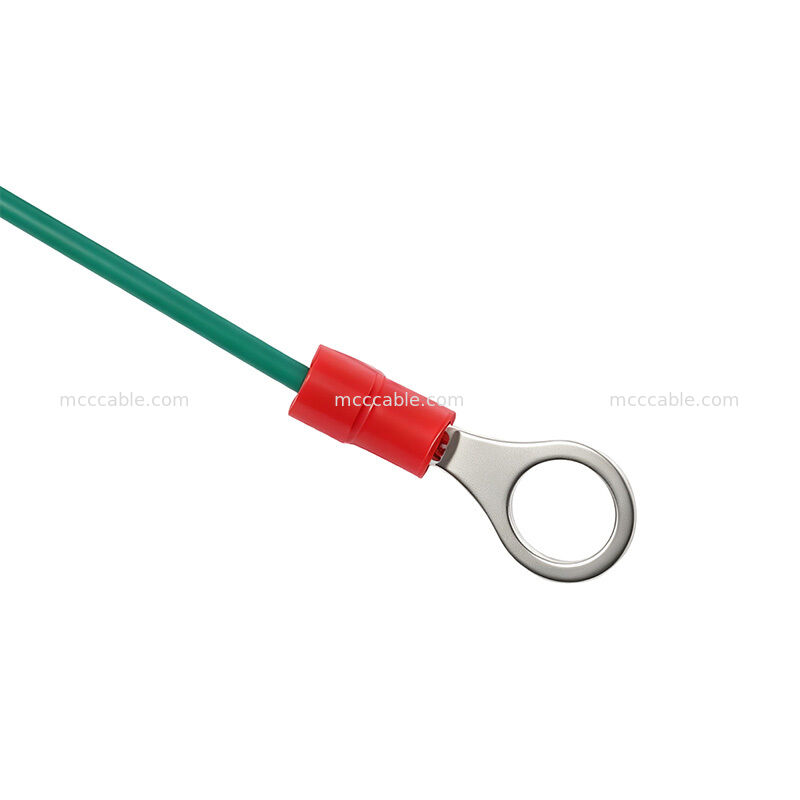

một thành phần TPA 4 mạch và một đầu cuối vòng đóng hộp cho cấu trúc kết nối được chỉ định.

213814-1104 UL1180 PTFE 16AWG Thông số kỹ thuật về cáp

213814-1104 5.7mm Pitch Connector Cable Assembly

Các bộ sưu tập cáp 213814-1104 sử dụng một cấu hình 4 mạch bảng điều khiển-đứng phích với một 5.7mm

Các cấu hình kết nối 4 mạch được chỉ định cho loạt 213814, trong khi

liên quanCác thành phần đầu cuối và TPA được thiết kế cho hệ thống kết nối tương ứng.

Các thành phần TPA 4 mạch được chỉ định là 105415-0004, và đầu cuối được chỉ định cho

14/16AWG dây.

213814-1104 Tính năng của cáp PTFE nhiệt độ cao

Bộ cáp 213814-1104 kết hợp một sợi PTFE cách nhiệt cao với một

cấu trúc kết nối nhiều mạch cho các ứng dụng kết nối điện đòi hỏi.

Các đặc điểm chính bao gồm:

• 16AWG UL1180 dây PTFE
• Định động điện áp 300V
• -60 °C đến +260 °C
• Máy dẫn dây thừng đồng đúc nickel
• Hiệu suất thử nghiệm lửa VW-1
• 2.0KV thử nghiệm tia lửa AC
• 5Cấu hình kết nối pitch.7mm
• Bộ cáp 4 mạch
• Chiều dài cáp tùy chỉnh và cấu hình lắp ráp
• Phù hợp với RoHS 3.0

213814-1104 Kiểm tra điện bộ lắp ráp cáp tùy chỉnh

Mỗi tập hợp cáp 213814-1104 được chỉ định để thử nghiệm 100% mở, ngắn và gián đoạn.

Các thông số kỹ thuật tập hợp cũng xác định một kháng điện dẫn tối đa là 3Ω và tối thiểu

Kháng cách nhiệt 10MΩ ở 200V DC trong 10ms. Những thử nghiệm điện này giúp xác minh kết nối

hiệu suất duy trì và cách nhiệt trong quá trình sản xuất bộ cáp.

213814-1104 Ứng dụng cáp nhiệt độ cao tùy chỉnh

Các 213814-1104 bộ sưu tập cáp tùy chỉnh có thể được sử dụng cho kết nối điện và cáp điện

Ứng dụng nơi cách nhiệt dây nhiệt độ cao, kết nối đa mạch và đầu cuối đáng tin cậy

cần kết nối.

Các yêu cầu ứng dụng điển hình có thể bao gồm:

• Đường dây điện nhiệt độ cao
• Kết nối điện thiết bị
• Đường dây thiết bị nội bộ
• Các kết nối điều khiển và điện tùy chỉnh
• Các bộ phận điện đa mạch
• Thiết bị đòi hỏi hệ thống dây điện cách nhiệt bằng PTFE

Ứng dụng cuối cùng nên được lựa chọn theo yêu cầu điện, cơ khí,

yêu cầu về nhiệt độ và cài đặt.

213814-1104 Sản xuất lắp ráp cáp tùy chỉnh

Là một bộ sưu tập cáp tùy chỉnh, cấu hình 213814-1104 có thể được sản xuất theo

đến loại dây, số mạch, cấu hình kết nối, cấu trúc đầu cuối và chiều dài cáp được chỉ định.

Thông số kỹ thuật được cung cấp bao gồm nhiều chiều dài cắt dây cho các mạch riêng lẻ,

cho phép cấu hình bộ cáp cho hình học lắp đặt cần thiết.

Dịch vụ lắp ráp cáp tùy chỉnh của chúng tôi có thể hỗ trợ phát triển nguyên mẫu, cáp tùy chỉnh

chiều dài, kết thúc kết nối và sản xuất theo thông số kỹ thuật của khách hàng.
