Nguồn gốc:
Trung Quốc
Hàng hiệu:
Customization
Chứng nhận:
ISO9001
Số mô hình:
CABLINE-CA II 20679 20680
Tài liệu:

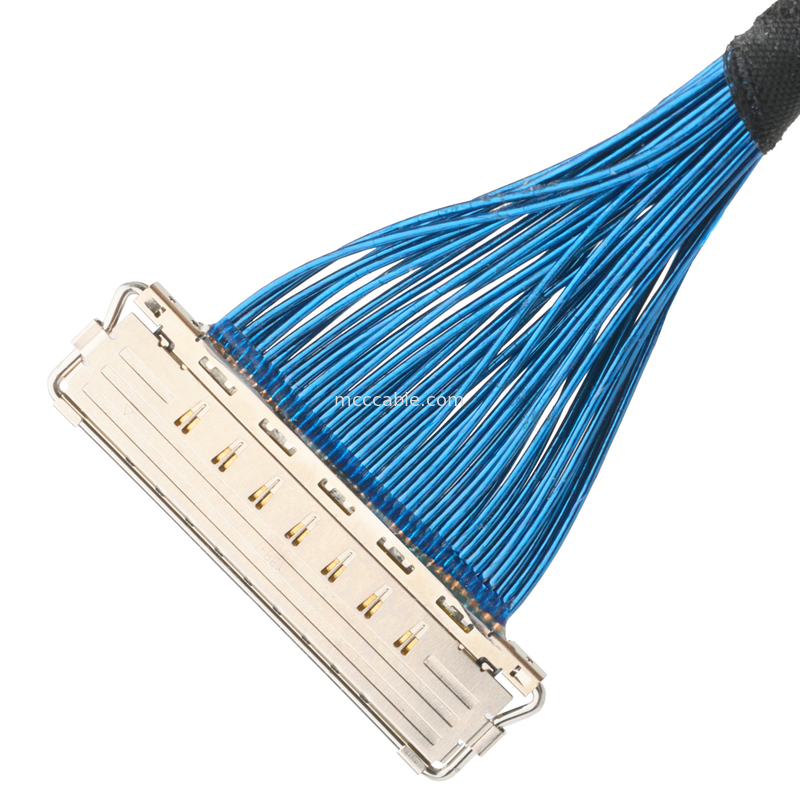

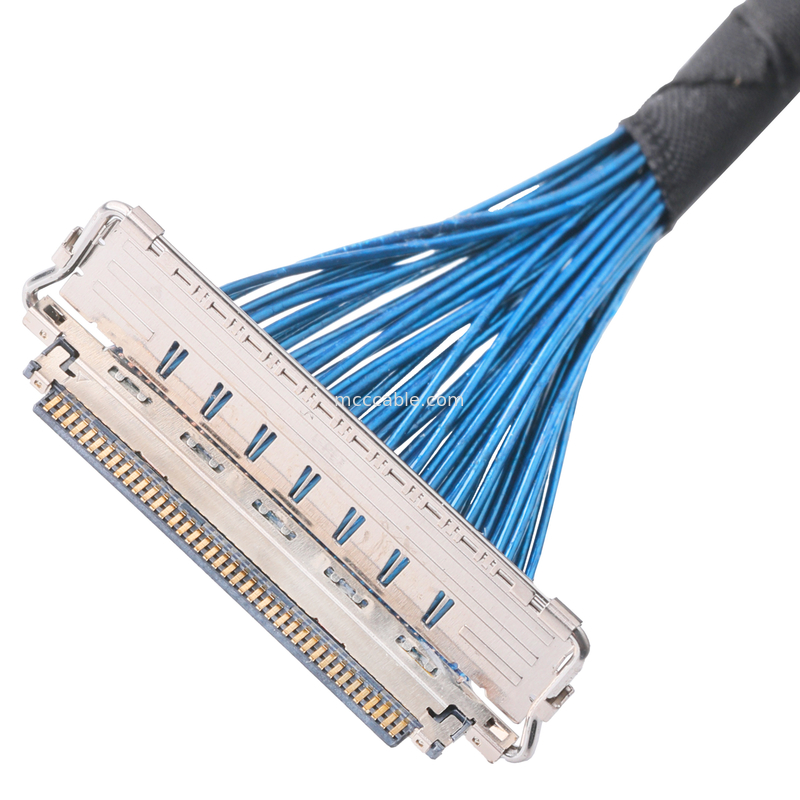

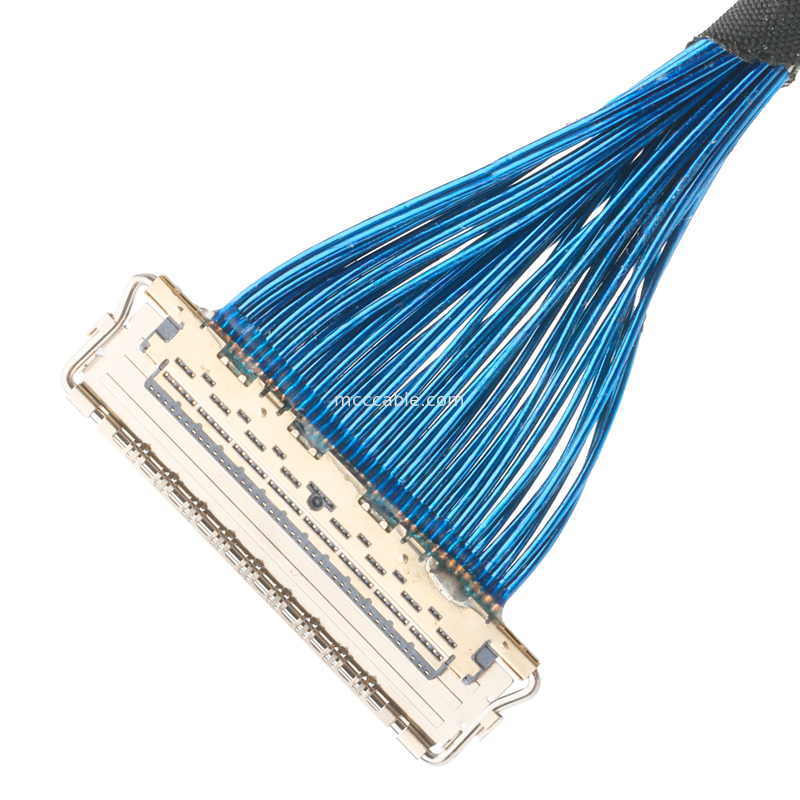

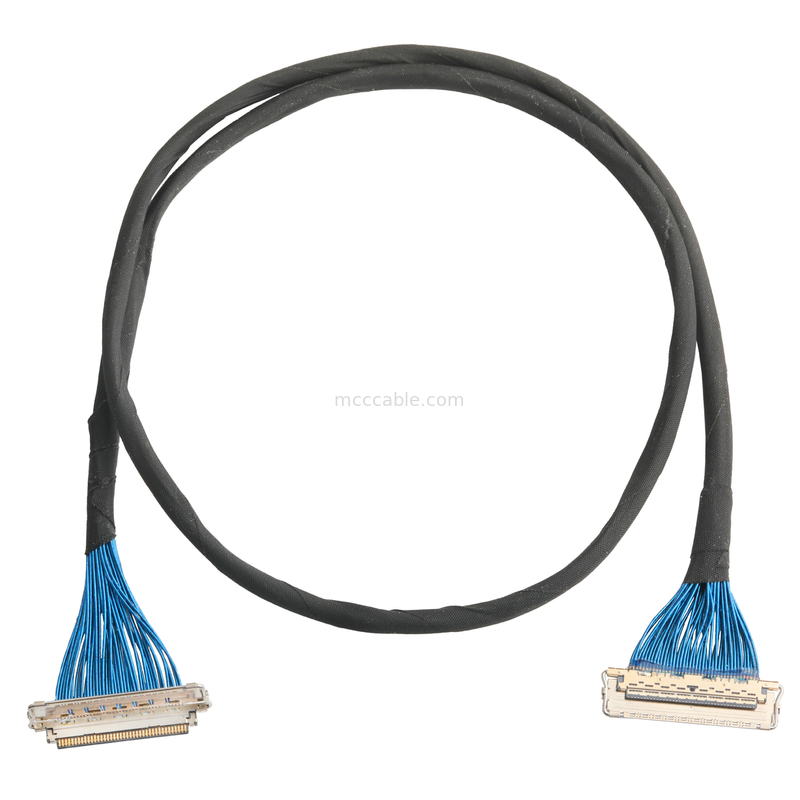

Cáp EDP Series 20679-040T-01 40P 0.4mm Pitch Được bảo vệ đầy đủ
Ứng dụng trong máy chủ dữ liệu Wire Horizontal OEM/ODM
Cáp EDP 20679 Parameter:
Hướng giao phối | Xét ngang |
Đường tiếp xúc | 0.40 mm |
Chiều cao | 1.10 tối đa |
Độ sâu | 6.20 mm |
Công thức chiều rộng | 6.95+(0.4*?p) mm |
Số pin | 20 30 40 50 |
Cáp Micro-Coaxial (AWG) | #38 #40 #42 #44 #46 |
Cáp riêng biệt | #34 #36 #38 #39 #40 #42 #44 #46 |
Đánh giá hiện tại | 0.1A AC/DC [AWG #44] mỗi tiếp xúc/tối đa 50 tiếp xúc 0.24A AC/DC [AWG #42] mỗi tiếp xúc/tối đa 50 tiếp xúc 0.3A AC/DC [AWG #40] mỗi tiếp xúc/tối đa 50 tiếp xúc 0.5A AC/DC [AWG #38] mỗi đầu nối/tối đa 18 đầu nối 0.8A AC/DC [AWG #36] mỗi tiếp xúc/tối đa 6 tiếp xúc 1.0A AC/DC [AWG #34] mỗi tiếp xúc/tối đa 6 tiếp xúc |
Tiêu chuẩn áp dụng (chỉ để tham khảo) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) Tiêu chuẩn MiPi |
Khóa cơ khí | Vâng. |
Bảo vệ đầy đủ (ZenShield®) | Vâng. |
CABLINE-CA II 20679 Ưu điểm:
EDP là các giao diện tiêu chuẩn được sử dụng để kết nối các bảng hiển thị và bo mạch chủ trong các thiết bị điện tử.
Một cáp có khóa cơ học được bảo vệ có nghĩa là nó có bảo vệ để giảm nhiễu điện từ, do đó cải thiện chất lượng và sự ổn định tín hiệu.khóa cơ khíđề cập đến đầu nối cáp có một đặc biệtchức năng khóađể ngăn ngừangẫu nhiên ngắt kết nốihoặc nới lỏng.
Các đặc điểm chính của cáp eDP
băng thông cao: cáp eDP có thể cung cấp băng thông cao hơn đáng kể so với các tiêu chuẩn trước đây, hỗ trợ độ phân giải video lên đến 8K (7680x4320) ở 60Hz hoặc thậm chí cao hơn khi sử dụng các phiên bản mới hơn.Điều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi đầu ra video độ nét cao và siêu độ nét cao.
Tiêu thụ năng lượng thấp: eDP được thiết kế để hoạt động với mức tiêu thụ năng lượng thấp, đặc biệt có lợi trong các thiết bị chạy bằng pin như máy tính xách tay, máy tính bảng và màn hình di động.Nhu cầu năng lượng thấp đảm bảo tuổi thọ pin dài hơn trong khi duy trì đầu ra màn hình chất lượng cao.
Thiết kế linh hoạt và nhỏ gọn: cáp eDP thường mỏng và linh hoạt, giúp chúng dễ dàng tích hợp vào các thiết bị nhỏ gọn với không gian hạn chế.và nhiều thiết bị di động hơn.
Hỗ trợ đa màn hình: eDP có thể điều khiển nhiều màn hình từ một giao diện duy nhất. Điều này lý tưởng cho các thiết lập đa màn hình hoặc các ứng dụng mà một thiết bị cần hiển thị nội dung trên nhiều màn hình đồng thời,chẳng hạn như trong biển báo kỹ thuật số hoặc thiết lập trò chơi tiên tiến.
Tính năng hiển thị nâng cao: eDP hỗ trợ các tính năng như tốc độ làm mới năng động, độ chính xác màu sắc cao và kiểm soát độ sáng được cải thiện, làm cho nó phù hợp để sử dụng trong các thiết bị có yêu cầu chất lượng hình ảnh cao,như máy tính xách tay cao cấp, màn hình chơi game, và biển báo kỹ thuật số.
CABLINE-CA II 20679 Series:
Mô tả số phần | Số pin | Số phần | |
Đòi cắm để lắp ráp cáp | 20 | 20679-020T-01 | |
30 | 20679-030T-01 | ||
40 | 20679-040T-01 | ||
50 | 20679-050T-01 | ||
Các bộ phận cắm | Cửa cắm | 20 | 20680-020T-01 |
30 | 20680-030T-01 | ||
40 | 20680-040T-01 | ||
50 | 20680-050T-01 | ||
Plug SHELL | 20 | 3204-0201 | |
30 | 3204-0301 | ||
40 | 3204-0401 | ||
50 | 3204-0501 | ||
Cây khóa cắm | 20 | 20681-020T-01 | |
30 | 20681-030T-01 | ||
40 | 20681-040T-01 | ||
50 | 20681-050T-01 | ||
Đồ dùng | 20 | 20682-020E-02 | |
30 | 20682-030E-02 | ||
40 | 20682-040E-02 | ||
50 | 20682-050E-02 |
Khả năng lắp ráp cáp đồng trục vi mô:
1Cấu trúc của cáp đồng trục 2.Cáp đồng trục vi mô
3. Độ linh hoạt cao 4. Khả năng kiểm soát trở kháng tuyệt vời
5.Chức năng bảo vệ tuyệt vời 6.Phương pháp lắp ráp dây chuyền cáp đồng trục vi mô
7.High-Performance EMC Shielding 8.Phương pháp lắp ráp sản phẩm sử dụng lợi thế của sự linh hoạt cao
Tại sao chọn chúng tôi cho các giải pháp cáp và đầu nối của bạn
Là một nhà sản xuất hàng đầu của các bộ phận cáp và đầu nối với chuyên môn trong xuất khẩu xuyên biên giới, chúng tôi hiểu rằng mỗi ngành công nghiệp có nhu cầu độc đáo khi nói đến các giải pháp kết nối.Cho dù bạn đang làm trong ngành hàng không vũ trụ, công nghệ y tế, quốc phòng, hoặc bất kỳ lĩnh vực đòi hỏi khác, đội ngũ kỹ sư tận tâm của chúng tôi ở đây để tạo ra các cáp và đầu nối phù hợp với các thông số kỹ thuật chính xác của dự án của bạn.
Cam kết của chúng tôi đối với chất lượng, độ bền và đổi mới đảm bảo rằng chúng tôi cung cấp không chỉ các giải pháp chức năng, mà còn vượt quá các tiêu chuẩn của ngành.Chúng tôi tận dụng các công nghệ tiên tiến và duy trì sự hiểu biết sâu sắc về nhu cầu thị trường phát triển để cung cấp các giải pháp cung cấp hiệu suất tối ưuCho dù ứng dụng của bạn đòi hỏi độ chính xác cao cho các hệ thống hàng không, độ tin cậy mạnh mẽ cho các ứng dụng quốc phòng,hoặc các tiêu chuẩn hiệu suất nghiêm ngặt cho các thiết bị y tế, chúng tôi có khả năng hỗ trợ các yêu cầu của bạn.
Chúng tôi tự hào về việc cung cấp các bộ sưu tập cáp có thể mở rộng, hiệu quả và chi phí hiệu quả có thể thích nghi với các dự án bất kỳ độ phức tạp hoặc quy mô nào.quy trình sản xuất linh hoạt của chúng tôi đảm bảo rằng mỗi giải pháp được chế tạo chính xác và giao đúng thời hạn.
Với chuyên môn của chúng tôi trong xuất khẩu xuyên biên giới, chúng tôi có vị trí tốt để phục vụ khách hàng trên toàn cầu, cung cấp hỗ trợ quốc tế liền mạch và đảm bảo nhu cầu cáp và đầu nối của bạn được đáp ứng hiệu quả,bất kể bạn ở đâu.
Đối tác với chúng tôi để trải nghiệm chất lượng và dịch vụ không sánh ngang trong các giải pháp kết nối của bạn, và hãy để chúng tôi giúp đưa các dự án của bạn vào cuộc sống với đáng tin cậy,cáp và đầu nối hiệu suất cao được thiết kế để vượt quá mong đợi.
Q1. Đó là một nhà máy?
A: Vâng, chúng tôi có hơn 17 năm thiết kế và sản xuất kinh nghiệm!
Có chứng nhận nào không?
A: Vâng, có IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Câu 3: Chuyên môn của chúng tôi là gì?
A: Chúng tôi có thể thiết kế sản phẩm theo yêu cầu.
Q4. Bạn có chấp nhận đơn đặt hàng OEM / ODM?
A: Vâng, chúng tôi chấp nhận đơn đặt hàng OEM / ODM. Đối với đơn đặt hàng OEM, MOQ là 100pcs. Đối với đơn đặt hàng ODM, MOQ
1000pcs. phí khuôn sẽ được tính theo thiết kế.
Q5. bao lâu nó sẽ cần để hoàn thành một đơn đặt hàng?
A: Đối với đơn đặt hàng nhỏ và sản phẩm trong kho, sẽ mất ít hơn 3 ngày để chuẩn bị và giao hàng
Thời gian vận chuyển phụ thuộc vào lựa chọn của khách hàng, nhanh nhất là 7 ngày và dài nhất là 1 tháng.
Đối với đơn đặt hàng lớn, như chúng tôi cần xác nhận tất cả mọi thứ bao gồm chuẩn bị vật liệu, sản xuất,
Cử lý sẽ mất từ 5 đến 21 ngày làm việc tùy thuộc vào số lượng đặt hàng, thử nghiệm từ 1 đến 3 ngày làm việc, một
Và cuối cùng, đóng gói 1 ngày, nhanh nhất là 7 ngày và dài nhất là 25 ngày không vận chuyển.
Như khách hàng lâu dài, chúng ta có thể nhận được dịch vụ nào khác?
1Sản phẩm mới sẽ được cung cấp với đơn đặt hàng, do đó bạn có thể xem liệu nó có sản phẩm tiềm năng trên thị trường hay không
và quảng bá nó, và bạn sẽ có quyền bán lại sản phẩm trong khu vực của bạn.
2- Giảm phí bổ sung, giá rẻ hơn khi mua sản phẩm với số lượng nhỏ hơn.
3Chúng tôi có thể cung cấp hỗ trợ trên hình ảnh quảng cáo, và làm cho hình ảnh với logo khách hàng '
Q7. Bao lâu bảo hành cho cáp, và nếu bị lỗi hoặc bị lỗi, làm thế nào để bảo vệ lợi ích của bạn?
A: Tất cả các cáp của chúng tôi được bán với 12-36 tháng bảo hành, và cho số lượng lớn đặt hàng, chúng tôi sẽ cung cấp 0,3%
đến 0,5% sao lưu cho lỗi gửi với đơn đặt hàng, vì vậy nếu bạn đặt hàng 1000PCs, điều đó có nghĩa là bạn có thể nhận được 100
Nếu bạn nhận được lỗi hơn 5pcs, và ít hơn 0,1%, vui lòng liên hệ với bán hàng và
cung cấp hình ảnh, và chúng tôi sẽ giải quyết vấn đề của bạn theo cách thay thế với đơn đặt hàng mới hoặc hoàn lại.
Q8. Bạn có chấp nhận đơn đặt hàng mẫu miễn phí không?
A: Có, đơn đặt hàng mẫu được hỗ trợ, một số mẫu có thể được cung cấp miễn phí không bao gồm vận chuyển hàng hóa.
