Place of Origin:
China
Hàng hiệu:
Customization
Chứng nhận:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
KEL USL20-30S là một đầu nối cáp đồng trục vi mô chính xác cao được thiết kế cho các thiết bị điện tử mật độ cao.hàng không vũ trụ, thiết bị y tế, máy bay không người lái, và ô tôỨng dụng0.4mm pitchvà a1.0mm chiều cao giao phối, đầu nối này đáp ứng nhu cầu của các thiết bị nhỏ gọn trong khi đảm bảo truyền tín hiệu hiệu suất cao.
| Nhóm | Thông số kỹ thuật |
|---|---|
| Mô hình | USL20-30S |
| Số lượng liên hệ | 30 |
| Động cơ | 0.4mm |
| Chiều cao giao phối | 1.0mm |
| Chiều dài cáp (có thể tùy chỉnh) | 50mm (chiều dài tiêu chuẩn có thể được tùy chỉnh) |
| Loại kết nối | Độ trật tự cách nhiệt (IDC) |
| Định hướng kết nối | Xét ngang |
| Thời gian giao phối hiệu quả | 0.5mm |
| Vệ chắn | Vỏ kim loại tăng cường giảm tiếng ồn |
| Tài sản điện | Thông số kỹ thuật |
|---|---|
| Lưu lượng điện | 0.25A mỗi lần tiếp xúc |
| Kháng tiếp xúc | Tối đa 100mΩ |
| Dòng điện đệm chịu điện áp | 200V AC trong 1 phút |
| Kháng cách nhiệt | Ít nhất 100MΩ ở 250V DC |
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C |
| Cáp áp dụng | # 42 AWG Micro cáp đồng trục |
Thiết kế thu nhỏ mật độ cao
Hiệu suất điện đáng tin cậy
Tăng cường tính toàn vẹn tín hiệu
Xây dựng đáng tin cậy và bền vững
| Đặc điểm điện | Thông số kỹ thuật |
|---|---|
| Lưu lượng điện | 0.25A mỗi lần tiếp xúc |
| Kháng tiếp xúc | 100mΩ tối đa. |
| Dòng điện đệm chịu điện áp | 200V AC |
| Kháng cách nhiệt | 100MΩ phút ở 250V DC |
| Cáp áp dụng | # 42 AWG Micro cáp đồng trục |
✔️Sự toàn vẹn tín hiệu caoĐảm bảo truyền dữ liệu tốc độ cao ổn định
✔️Gắn gọn & Tiết kiệm không gianĐược thiết kế cho các thiết bị có không gian hạn chế.
✔️Bảo vệ nhiễu điện từ️ Bức chắn tích hợp giảm thiểu tiếng ồn và mất tín hiệu.
✔️Dễ lắp rápThiết kế IDC đơn giản hóa việc lắp ráp cáp và tăng độ tin cậy.
✔️Ứng dụng rộng️ Thích hợp cho UAV, robot, hàng không vũ trụ, thiết bị y tế, và nhiều hơn nữa.

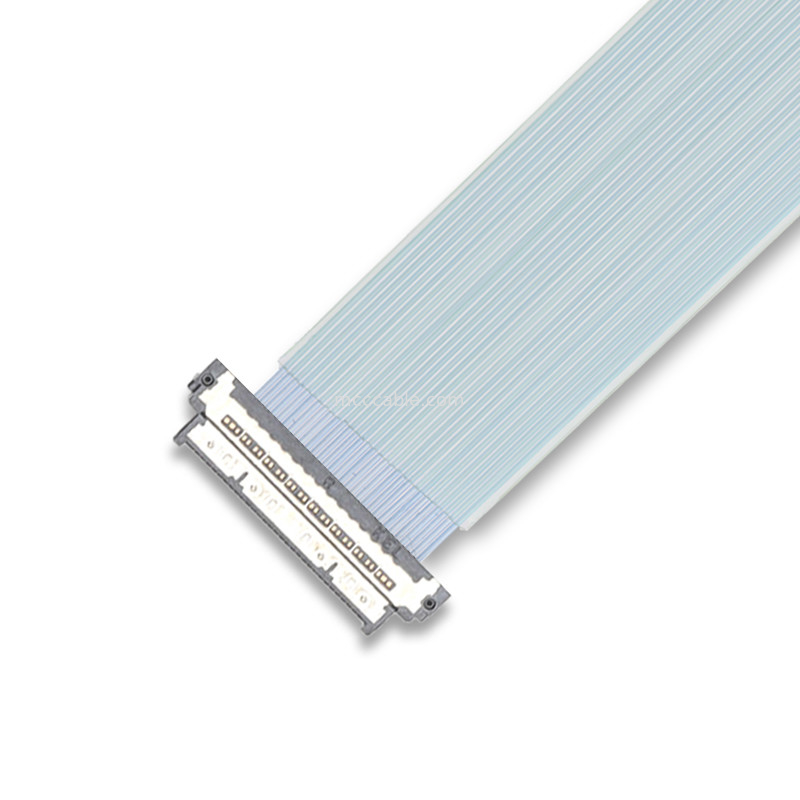

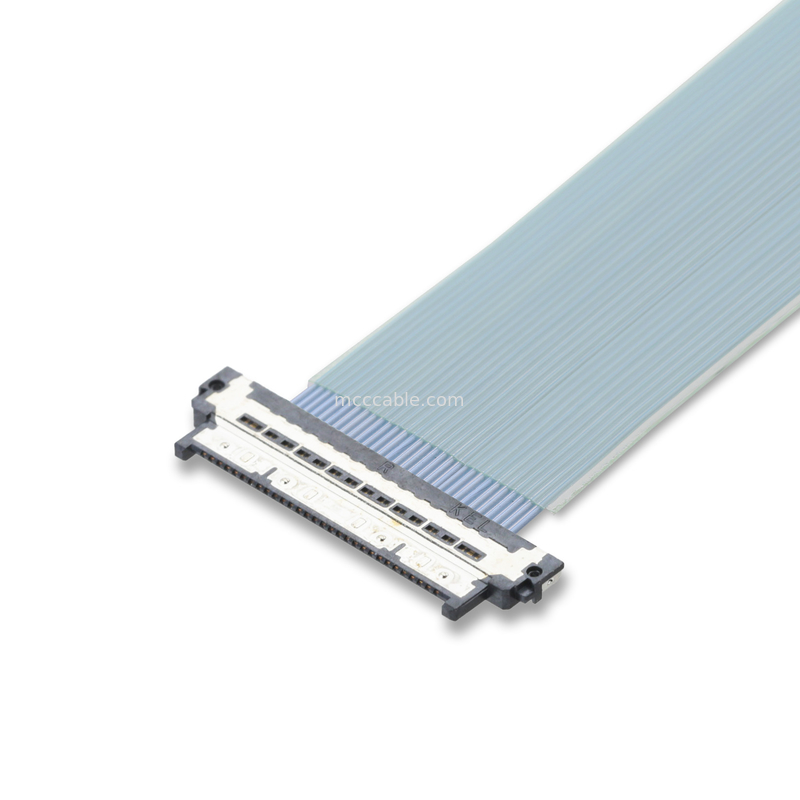

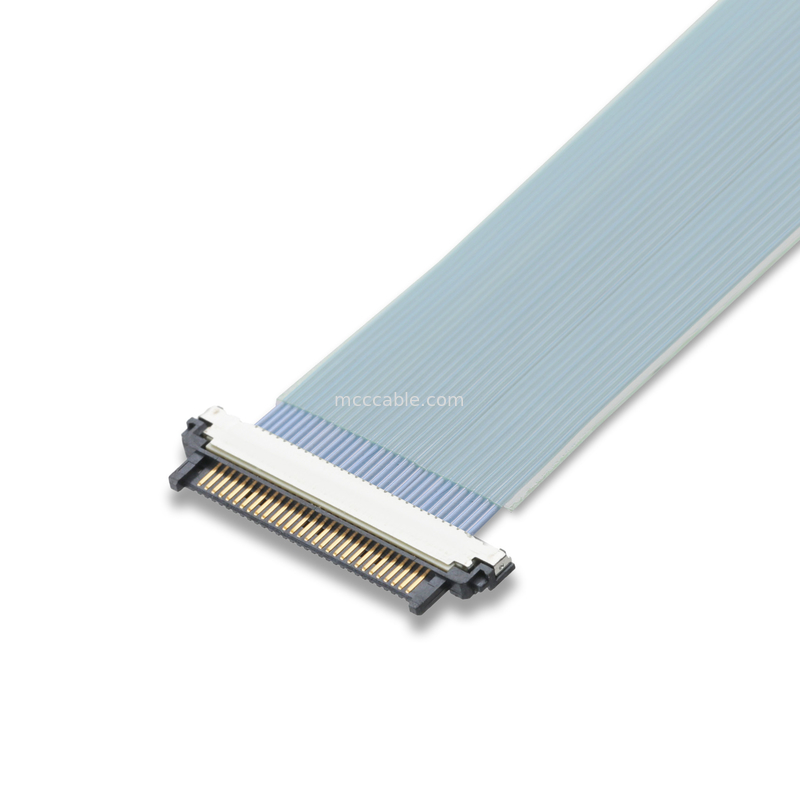

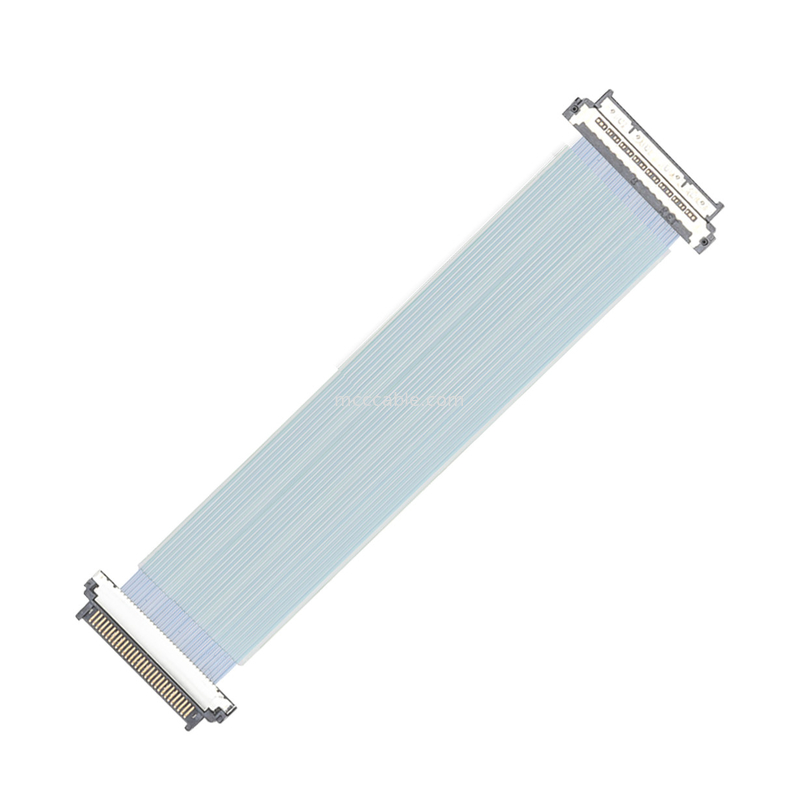

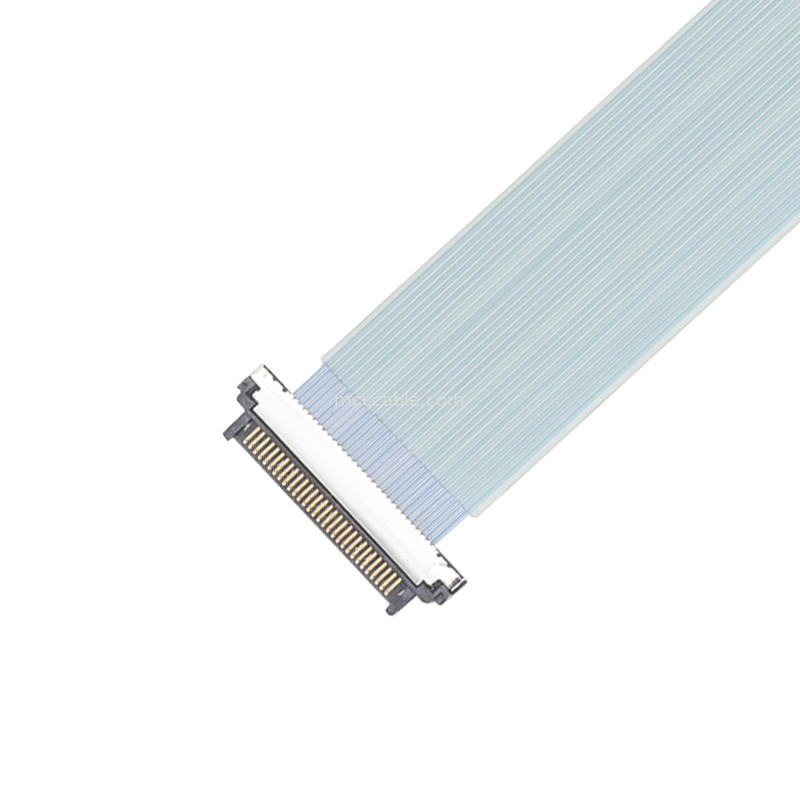

Cáp USL20-30SS-100-B:
Các đầu nối của loạt này có độ cao 0,4 mm và chiều cao gắn thấp 1,0 mm.
Khi so sánh với dòng kết nối SSL hiện tại của chúng tôi cho 0,5-mm pitch, cáp đồng trục siêu mỏng,
USL Series đạt được một sự giảm đáng kể khoảng 50% về mặt khối lượng gắn kết, do đó góp phần vào
rất nhiều để giảm trọng lượng và thu nhỏ thiết bị.
Sản phẩm này có một đầu nối góc thẳng ở phía bảng và một đầu nối thẳng ở phía cáp.
Ngoài ra, hiện có các biến thể 30 và 40 tiếp xúc.
