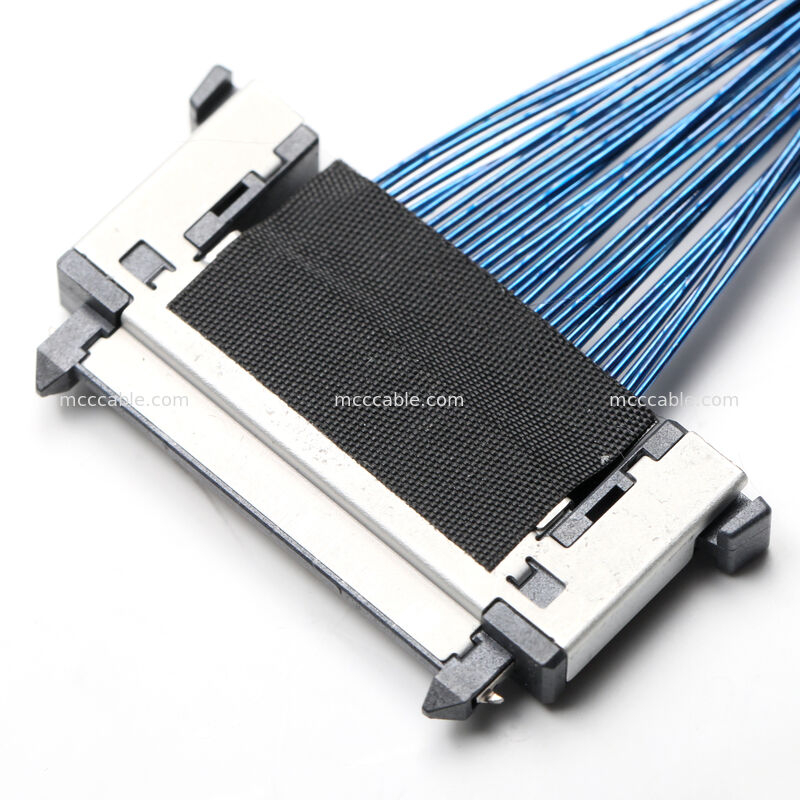

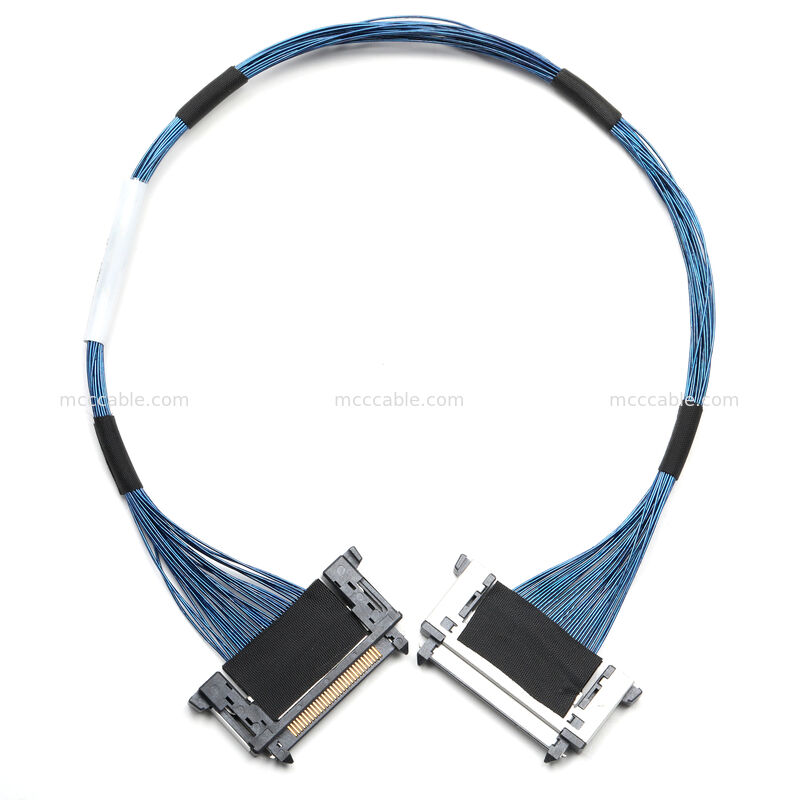

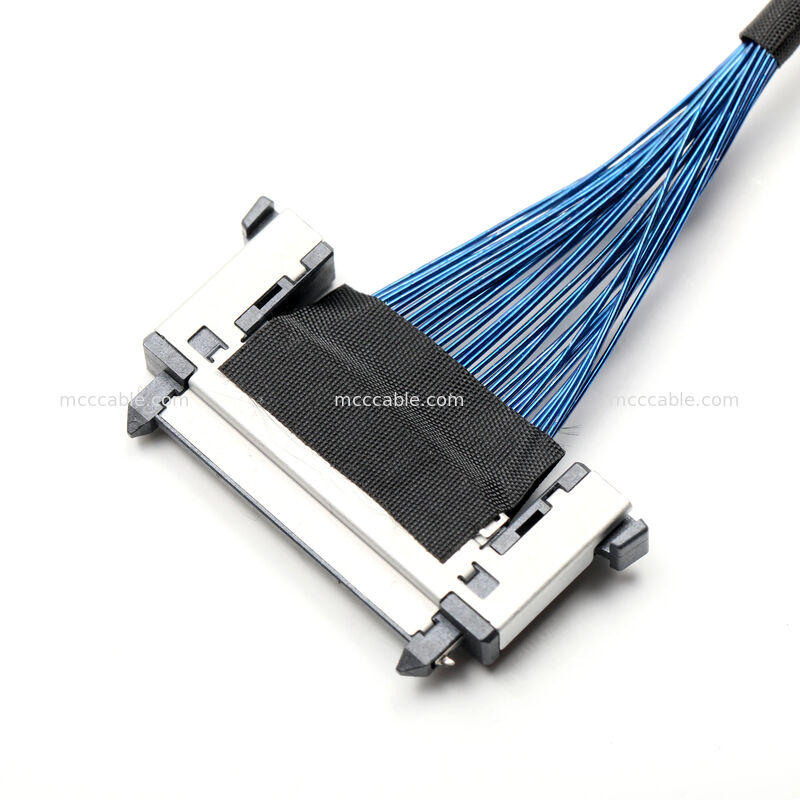

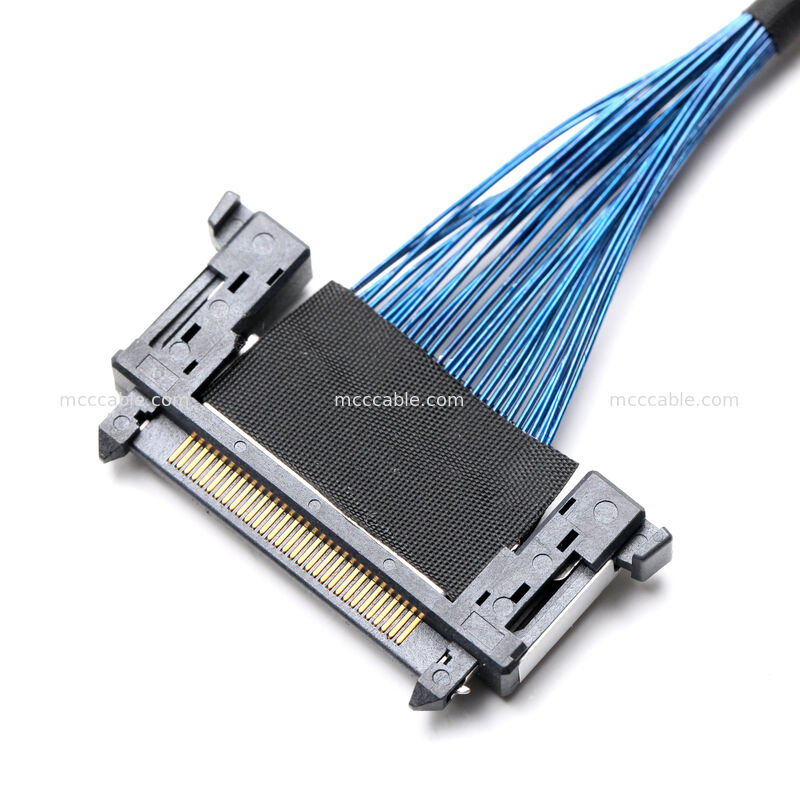

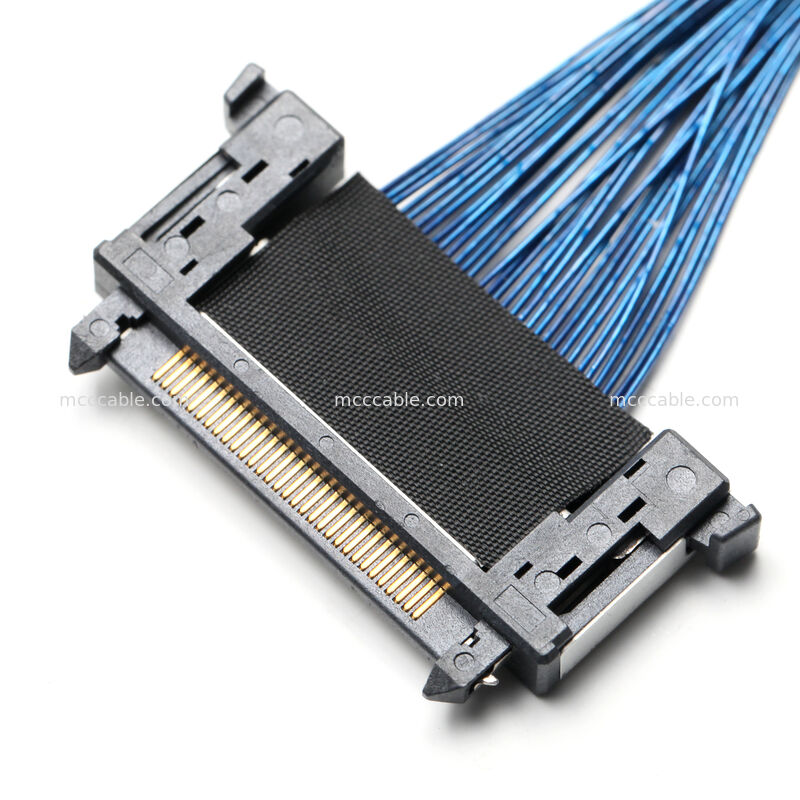

Bộ cáp tín hiệu mật độ cao với dây màu xanh 40AWG và đầu nối khóa

Cụm Cáp Tín Hiệu Mật Độ Cao với Dây Xanh 40AWG
và Đầu Nối Khóa



Ứng Dụng của Cụm Cáp Tín Hiệu Mật Độ Cao:

Cụm cáp tín hiệu mật độ cao này được thiết kế để truyền tín hiệu bên trong
giữa các mô-đun điện tử có khoảng cách gần nhau.
Dựa trên cấu trúc đầu nối nhỏ gọn và hệ thống dây song song cỡ nhỏ được thể hiện trong
bản vẽ, nó thường được sử dụng trong:

1. Mô-đun hiển thị và bảng điều khiển nhúng
2. Bảng điều khiển công nghiệp với không gian đi dây hạn chế
3. Hệ thống điện tử nhỏ gọn yêu cầu tín hiệu đa kênh ổn định
4. Thiết bị nơi chiều dài cáp và khả năng giữ đầu nối được kiểm soát là rất quan trọng

Thiết kế đầu nối khóa giúp duy trì kết nối đáng tin cậy trong môi trường nơi
rung hoặc giao phối lặp đi lặp lại có thể xảy ra.

Cấu Hình Sản Phẩm của Cụm Cáp Tín Hiệu Mật Độ Cao:

Đặc Tính Điện của Cụm Cáp Tín Hiệu Mật Độ Cao:

Theo ghi chú bản vẽ, cụm cáp tín hiệu mật độ cao này được kiểm tra điện
để đảm bảo truyền tín hiệu ổn định:

1. Đã áp dụng kiểm tra 100% hở, ngắn mạch và ngắt quãng
2. Điện trở dẫn: ≤ 2.0 Ohms
3. Điện trở cách điện: ≥ 2 MΩ @ 200V DC
4. Điện áp chịu đựng: 250V AC, 0.5 mA, 10 ms

Các thử nghiệm này giúp đảm bảo tính nhất quán và độ tin cậy cho các giao diện tín hiệu nhiều chân trong các thiết kế điện tử nhỏ gọn.
Ưu Điểm Cấu Trúc của Cụm Cáp Tín Hiệu Mật Độ Cao:

Cấu trúc được thể hiện trong cả hình ảnh và bản vẽ nhấn mạnh độ tin cậy trong không gian hạn chế:

Dây 40AWG nhỏ cho phép mật độ chân cao mà không làm cáp quá dày

1. Định tuyến dây song song hỗ trợ các đường dẫn tín hiệu được tổ chức
2. Cố định bằng băng vải cải thiện khả năng giảm căng và quản lý cáp
3. Cấu trúc đầu nối khóa tăng cường độ ổn định khi giao phối
4. Cấu trúc này phù hợp với các ứng dụng mà cáp tròn tiêu chuẩn không thực tế.

Tùy Chọn Tùy Chỉnh cho Cụm Cáp Tín Hiệu Mật Độ Cao:

Mặc dù cụm này được hiển thị với cấu trúc và chiều dài được xác định, nhưng việc tùy chỉnh được

hỗ trợ ở cấp độ sản xuất:
Chiều dài cáp có thể được điều chỉnh theo bố cục hệ thống

1. Phân bổ chân có thể tuân theo bản vẽ đã được khách hàng phê duyệt
2. Màu dây, phương pháp bó và vị trí cố định có thể được tùy chỉnh
3. Phạm vi thử nghiệm điện có thể được điều chỉnh theo yêu cầu ứng dụng
4. Tất cả các bản dựng tùy chỉnh đều được sản xuất dựa trên các bản vẽ đã được xác nhận để đảm bảo tính nhất quán về kích thước và

tính nhất quán về điện.
