Cáp TWN4 USB 2.0 tùy chỉnh 1m 28AWG có vỏ bọc tốc độ cao

Cáp lắp ráp USB 2.0 TWN4

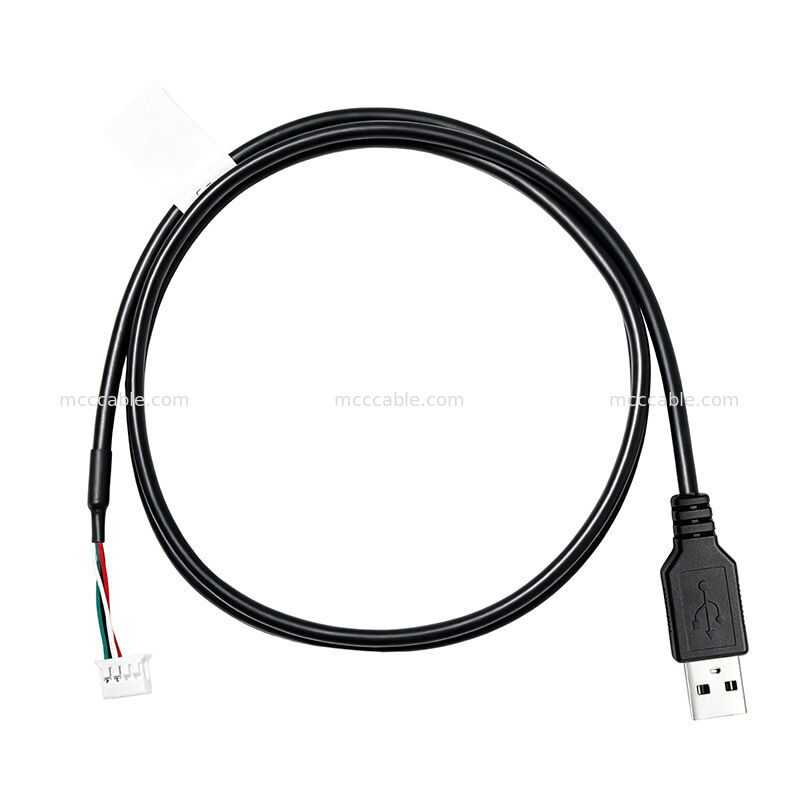

Cáp lắp ráp USB 2.0 TWN4 là cáp lắp ráp tùy chỉnh dài 1 mét với một đầu nối USB

Type-A đực và một đầu nối dây 8 vị trí ở đầu kia.

Cáp sử dụng cấu trúc xoắn và có vỏ bọc với dây UL2725 và được thiết kế

theo yêu cầu kết nối và chân cắm USB 2.0 đã chỉ định.

Thông số kỹ thuật cáp lắp ráp USB 2.0 TWN4

Cáp lắp ráp USB TWN4 dài 1m

Cáp lắp ráp TWN4 có chiều dài tổng thể được chỉ định là 1000 ± 10 mm. Bản vẽ

cũng hiển thị kích thước 100 ± 10 mm cho phần cáp được chỉ định và kích thước 30 ± 5 mm

ở đầu nối.

Cáp sử dụng cấu trúc xoắn và bao gồm vỏ bọc và dây nối đất theo

cấu trúc cáp đã chỉ định.

Đầu nối cáp USB 2.0 TWN4

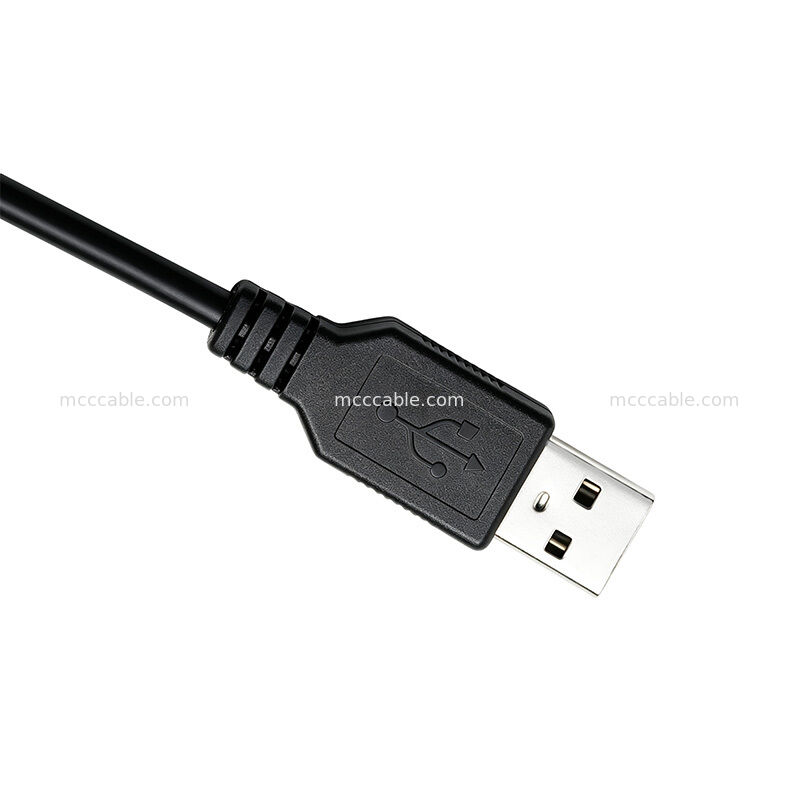

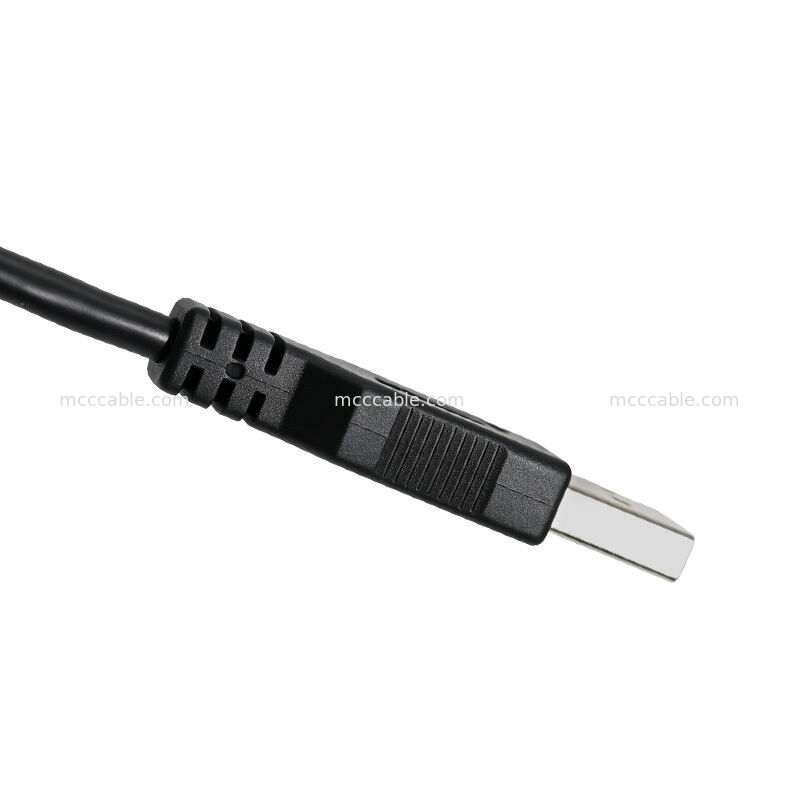

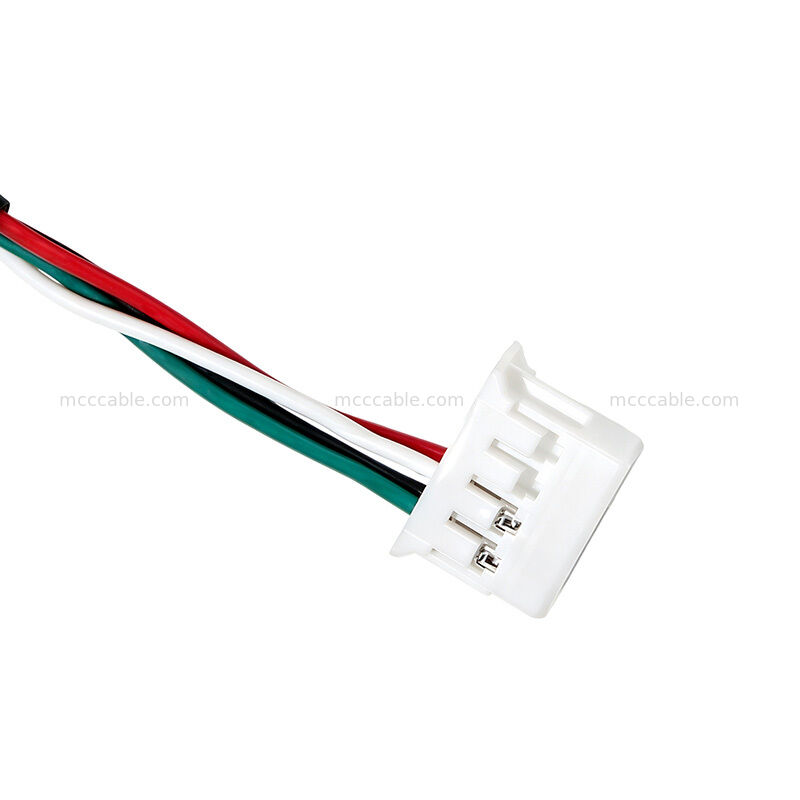

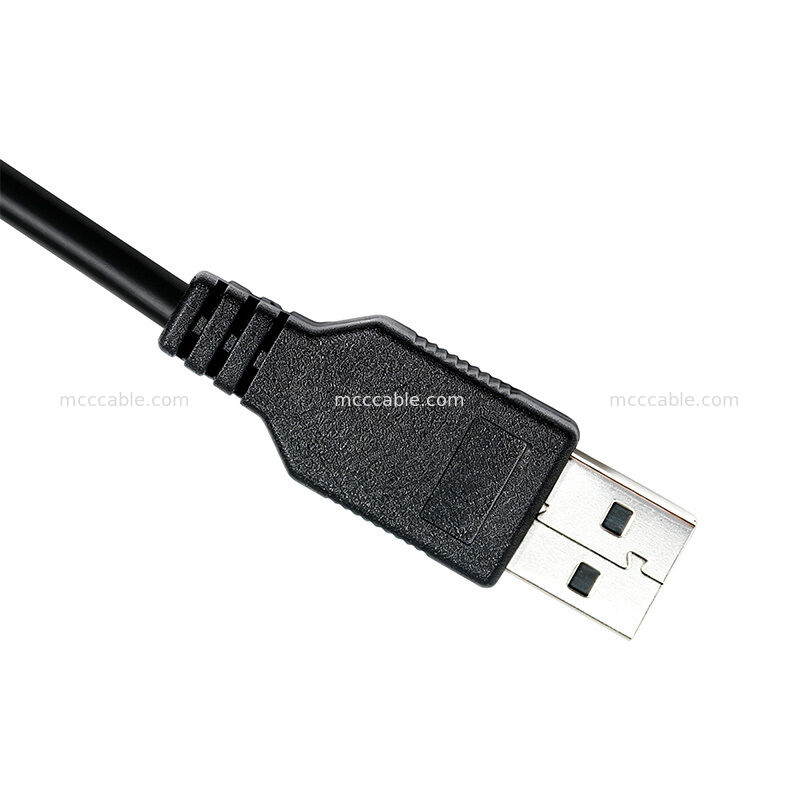

Phía USB sử dụng đầu nối USB Type-A đực. Đầu đối diện sử dụng đầu nối 8 vị trí

với cấu hình vỏ 2 × 4 vị trí.

Bản vẽ chỉ định DF11-8DS-2C cho đầu nối 8 vị trí và xác định cấu hình vỏ và đầu cuối tương ứng

trong thông số kỹ thuật đầu nối.

Cấu trúc cáp có vỏ bọc 28AWG TWN4

Cấu trúc cáp được chỉ định như sau:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Bản vẽ cũng chỉ ra cấu trúc xoắn và cấu hình vỏ bọc + dây nối đất. Vỏ ngoài

được chỉ định là PVC 45P màu đen.

Cấu trúc này kết hợp cặp tín hiệu USB, dây dẫn nguồn và các thành phần vỏ bọc

trong cáp lắp ráp.

Cáp lắp ráp USB TWN4 tùy chỉnh

Cáp lắp ráp USB TWN4 được sản xuất với cấu hình đầu nối, cấu trúc dây, vỏ đúc và chiều dài cáp

đã chỉ định.

Cáp lắp ráp bao gồm phần vỏ đúc PVC đen và ống co nhiệt đen. Bản vẽ

chỉ định nhãn trắng có kích thước 70 × 16 mm.

Kiểm tra và tuân thủ cáp USB 2.0 TWN4

Cáp lắp ráp được chỉ định là tuân thủ RoHS.

Bản vẽ cũng xác định các yêu cầu kiểm tra điện sau:

• Hở/ngắn mạch: kiểm tra 100%
• Hi-Pot: AC 200 V / 0.1 s
• Điện trở cách điện: DC 200 V, IR ≥ 20 MΩ
• Điện trở tiếp xúc: tối đa 5 Ω

Ứng dụng cáp lắp ráp USB TWN4

Cáp lắp ráp USB 2.0 TWN4 có thể được sử dụng cho các ứng dụng yêu cầu kết nối USB dài 1 mét

với giao diện USB Type-A đực và đầu nối dây 8 vị trí.

Các từ khóa ứng dụng điển hình bao gồm:

• Cáp lắp ráp USB 2.0
• Cáp USB tùy chỉnh
• Cáp lắp ráp USB Type-A
• Cáp USB 8 vị trí
• Cáp USB có vỏ bọc
• Cáp lắp ráp TWN4
• Cáp lắp ráp điện tử tùy chỉnh
