Bộ cáp USB 2.0 tùy chỉnh TWN4 20cm 28AWG

Cáp USB 2.0 TWN4

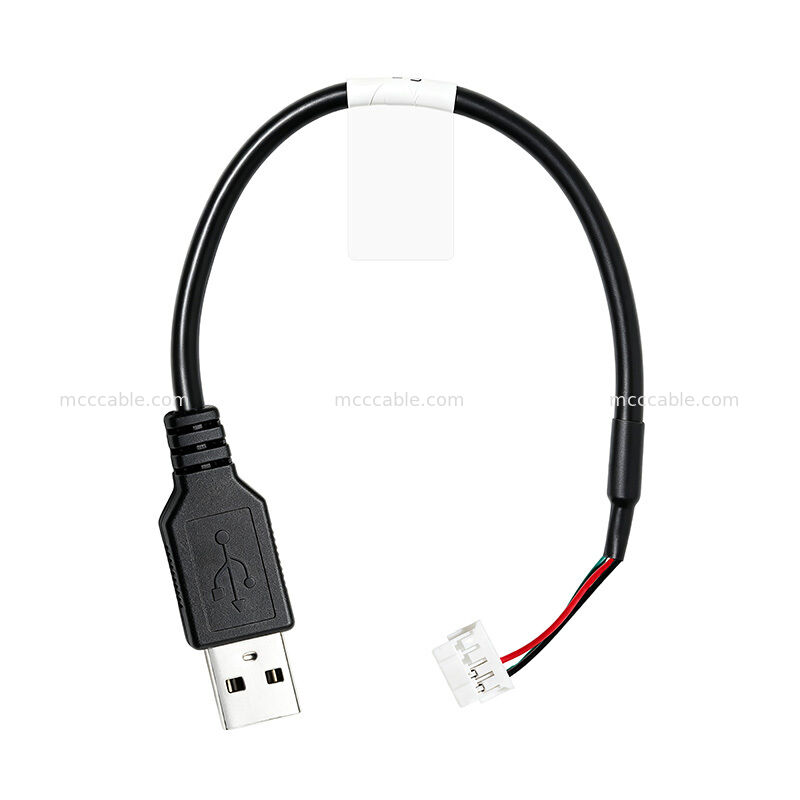

Cáp USB 2.0 TWN4 là một cáp tùy chỉnh dài 20 cm với đầu nối USB

Type-A đực và đầu nối 8 vị trí. Cáp sử dụng cấu trúc xoắn và

có chống nhiễu với dây UL2725.

Chiều dài cáp quy định là 200 ± 10 mm, với cấu trúc cáp được thiết kế theo

yêu cầu kết nối USB 2.0 đã chỉ định.

Thông số kỹ thuật cáp USB 2.0 TWN4

Cáp USB TWN4 dài 20cm

Cáp USB TWN4 có tổng chiều dài quy định là 200 ± 10 mm, tương

đương với khoảng 20 cm.

Bản vẽ cũng quy định một đoạn cáp dài 100 ± 10 mm và một kích thước

30 ± 5 mm gần khu vực đầu nối.

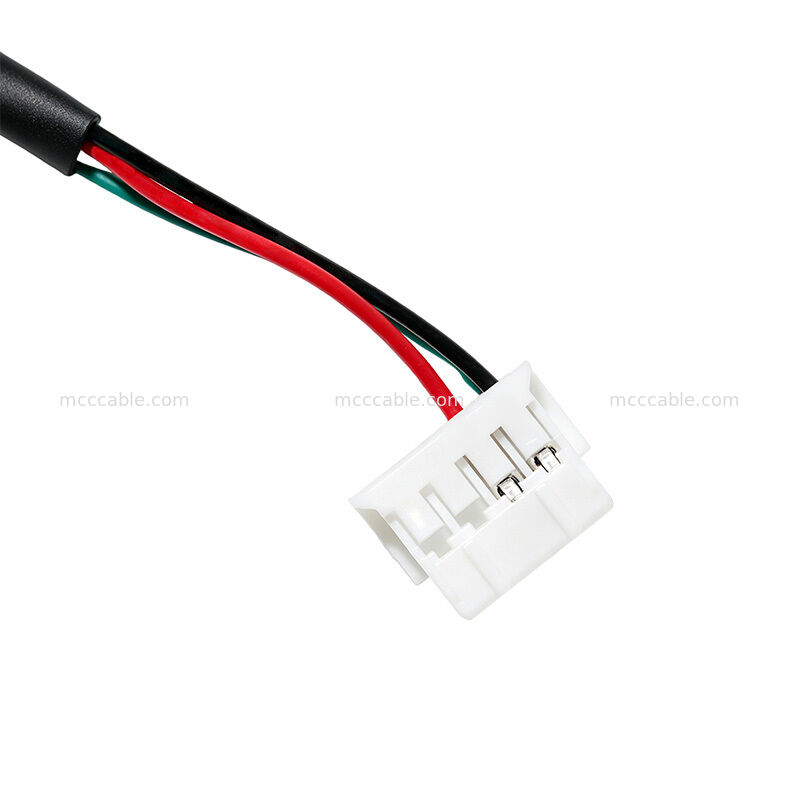

Đầu nối cáp USB 2.0 TWN4

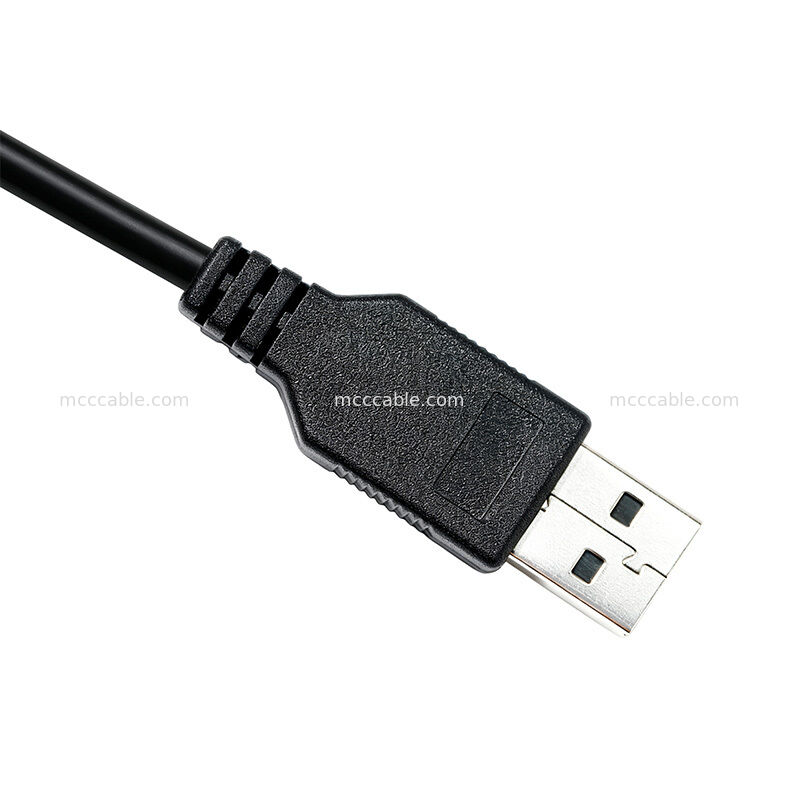

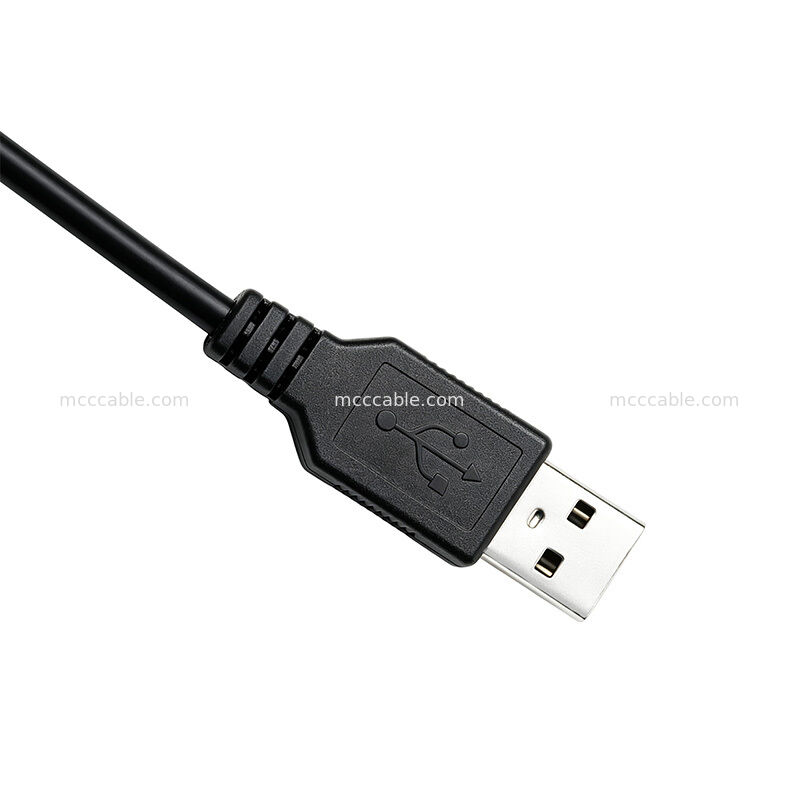

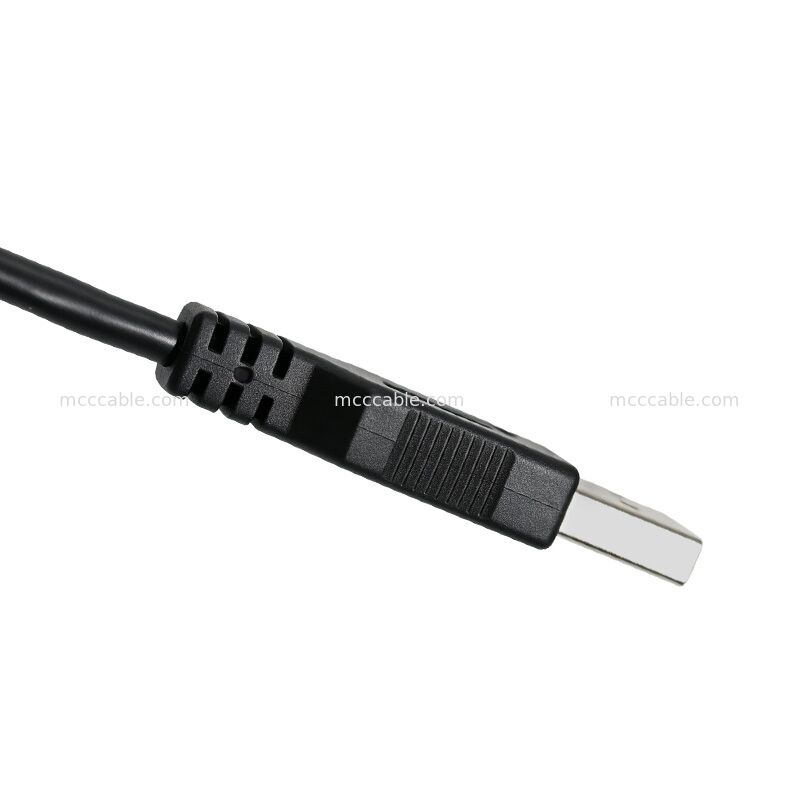

Phía USB của cáp sử dụng đầu nối USB Type-A đực. Phía đối diện

sử dụng đầu nối 8 vị trí với cấu hình 2 × 4 vị trí.

Thông số kỹ thuật đầu nối chỉ ra khoảng cách 2.0 mm và xác định cấu hình đầu nối

là DF11-8DS-2C.

Cấu trúc cáp có chống nhiễu 28AWG TWN4

Cấu trúc cáp được quy định như sau:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Bản vẽ cũng xác định cáp là xoắn và cho thấy cấu trúc có chống nhiễu + dây nối đất. Phần vỏ ngoài được quy định là PVC đen.

Cấu trúc cáp này kết hợp các dây dẫn USB và các

thành phần chống nhiễu

đã chỉ định trong bộ cáp.

Cáp USB TWN4 tùy chỉnh

Cáp USB TWN4 được sản xuất với cấu hình đầu nối

, cấu trúc cáp, vỏ ngoài và chiều dài tổng thể đã chỉ định.

Bộ cáp bao gồm một ống co nhiệt màu đen có đường kính trong 4.0 mm và một nhãn

trắng quy định có kích thước 70 × 16 mm.

Kiểm tra và tuân thủ cáp USB TWN4

Bộ cáp được quy định là tuân thủ RoHS.

Bản vẽ cũng xác định các yêu cầu kiểm tra điện sau:

• Hở/ngắn mạch: kiểm tra 100%
• Hi-Pot: AC 200 V / 0.1 s
• Điện trở cách điện: DC 200 V, IR ≥ 20 MΩ
• Điện trở tiếp xúc: tối đa 5 Ω

Ứng dụng cáp USB TWN4

Cáp USB 2.0 TWN4 có thể được sử dụng cho các ứng dụng yêu cầu

kết nối USB nhỏ gọn

với giao diện USB Type-A đực và đầu nối dây 8 vị trí.

Các từ khóa ứng dụng điển hình bao gồm:

• Cáp USB 2.0
• Cáp USB tùy chỉnh
• Cáp USB Type-A
• Cáp 8 vị trí
• Cáp USB có chống nhiễu
• Cáp TWN4
• Cáp điện tử tùy chỉnh
