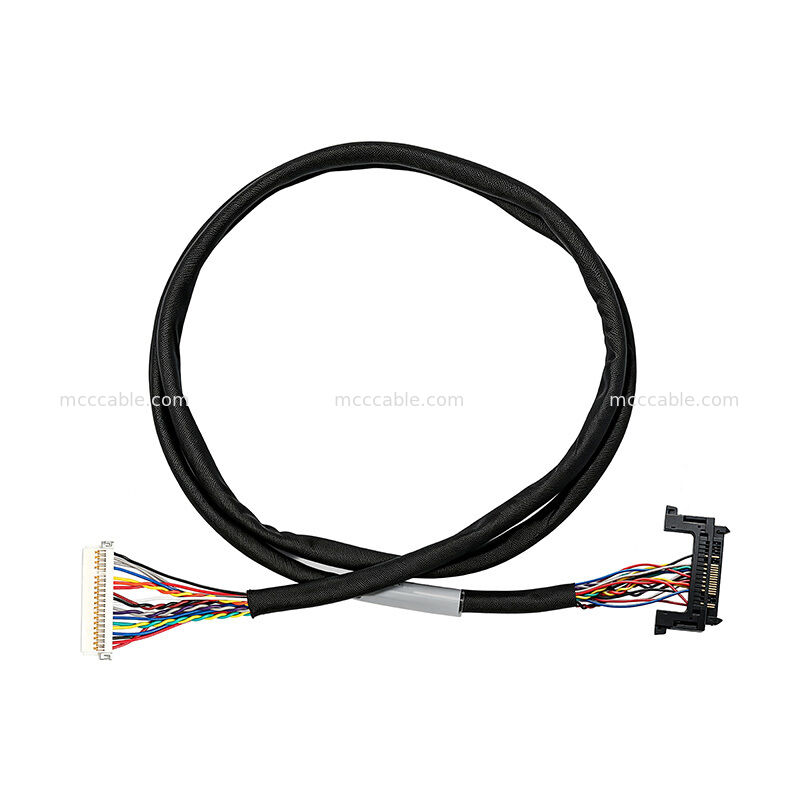

Bộ lắp ráp cáp LVDS 28AWG tùy chỉnh với đầu nối pitch 0,5mm cho hệ thống hiển thị

Bộ cáp LVDS 28AWG tùy chỉnh

Custom 28AWG LVDS Cable Assembly được thiết kế cho tín hiệu chênh lệch tốc độ cao

truyền giữa các thành phần điện tử và các hệ thống liên quan đến màn hình.

Bộ cáp sử dụng 28 dây AWG UL1571 và cấu hình đầu nối mỏng.

Nhiều cặp tín hiệu chênh lệch được tích hợp vào lắp ráp cáp để hỗ trợ LVDS

kết nối tín hiệu.

Chiều dài cáp là khoảng 610 mm (24 inch), với các đầu nối và dây

cấu hình được sản xuất theo các yêu cầu được chỉ định.

28AWG LVDS Cable Assembly Specifications

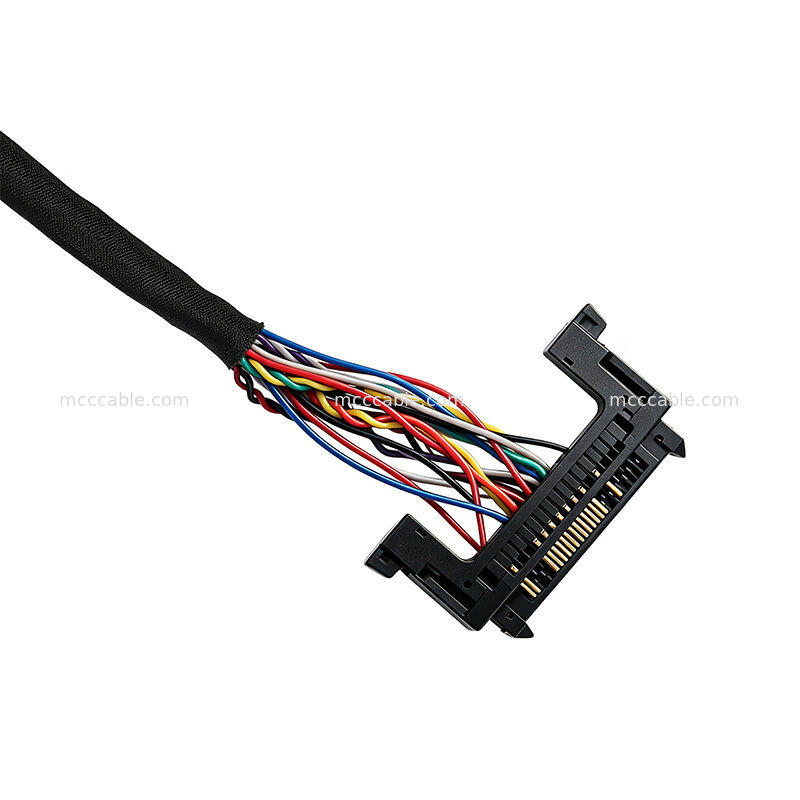

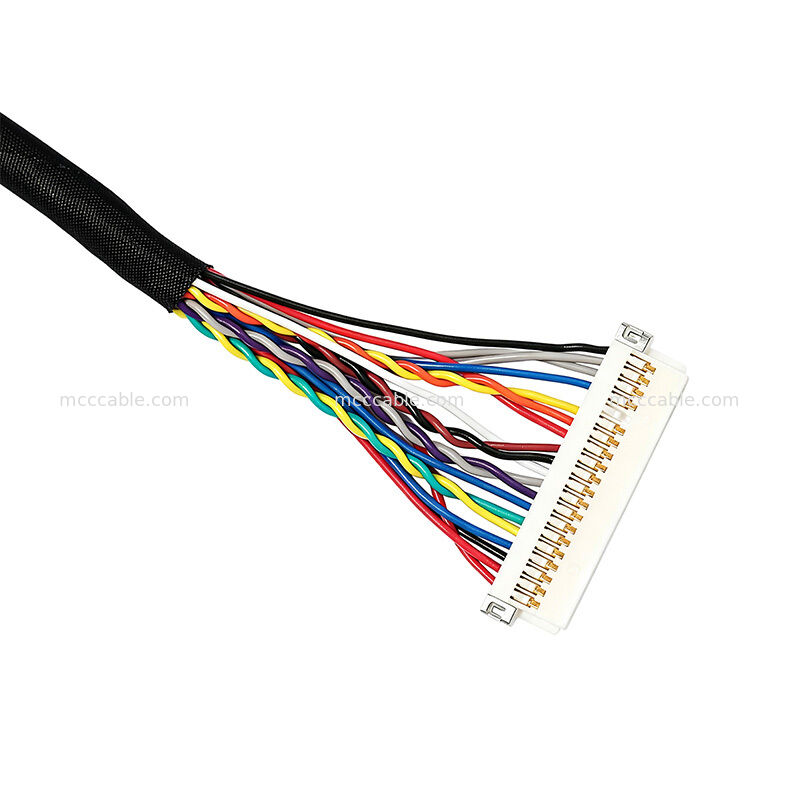

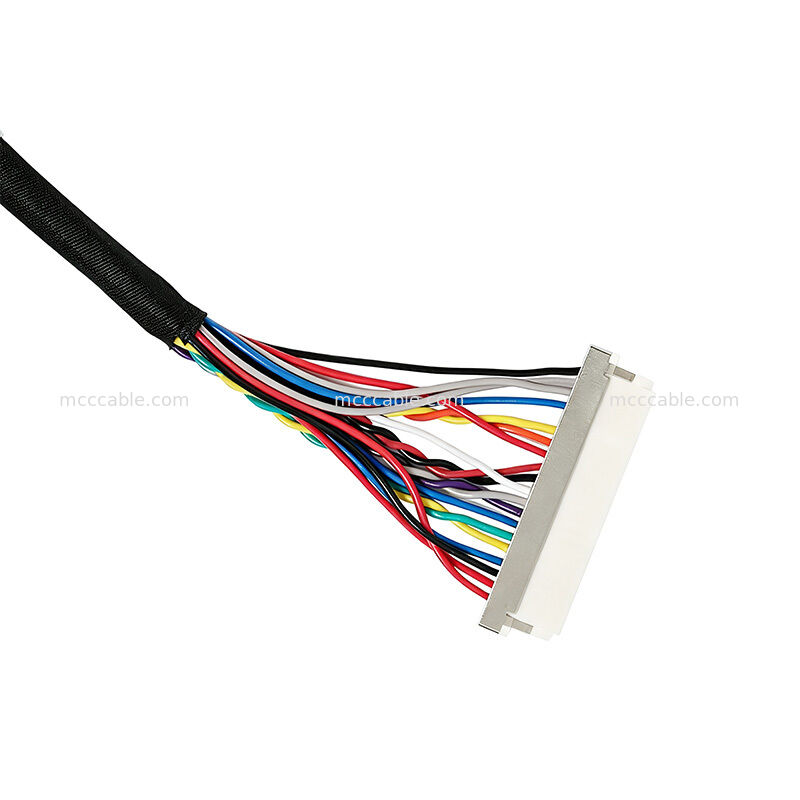

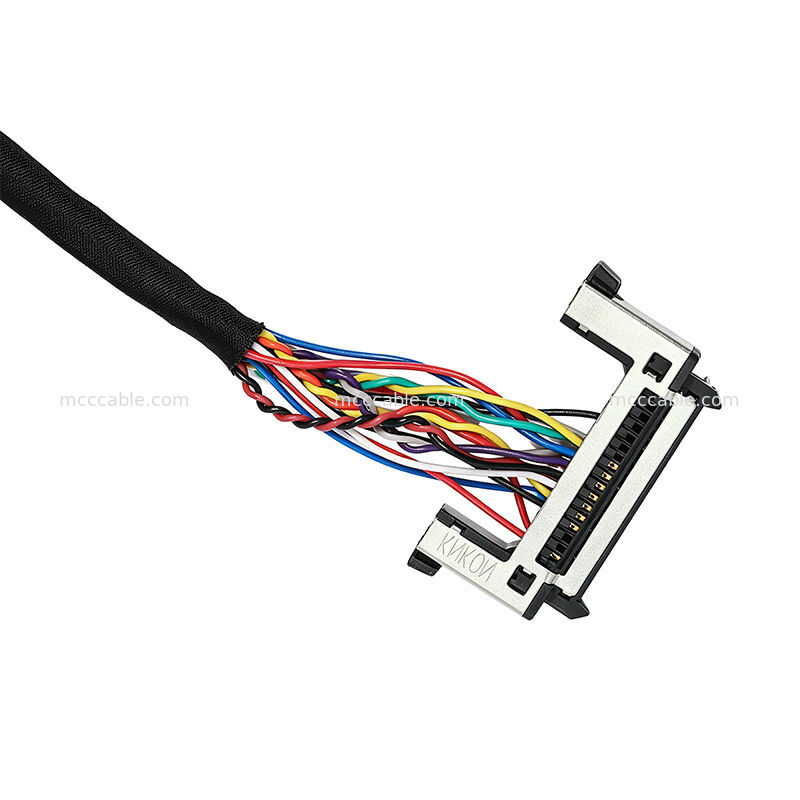

Cáp 28AWG LVDS với bộ kết nối pitch mỏng

28AWG LVDS Cable Assembly sử dụng một cấu hình đầu nối pitch mỏng được thiết kế cho

các ứng dụng điện tử nhỏ gọn.

Một kết nối sử dụng một pitch 0,5 mm, 31 pin nhà trong khi phía đối diện sử dụng một vị trí 20

cấu hình này cung cấp một giao diện nhỏ gọn cho các ứng dụng nơi kết nối

mật độ và không gian định tuyến cáp là quan trọng.

Cấu trúc kết nối độ cao mỏng phù hợp với thiết bị điện tử nhỏ đòi hỏi một

kết nối LVDS nhiều chân.

Cấu hình dây cáp LVDS tùy chỉnh

Bộ cáp LVDS tùy chỉnh kết hợp nhiều cặp tín hiệu khác biệt cho LVDS

giao tiếp.

Cấu hình tín hiệu được chỉ định bao gồm:

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• VCC
• GND

Các cấu hình dây chuyền cũng bao gồm nhiều kết nối mặt đất để hỗ trợ các chỉ định

cấu trúc giao diện.

Cấu hình đa cặp này làm cho cáp phù hợp cho các ứng dụng đòi hỏi tổ chức

Giao thông tín hiệu khác biệt LVDS.

28AWG UL1571 Xây dựng cáp LVDS

Cáp 28AWG UL1571 sử dụng các dây dẫn đồng thùng với cách nhiệt SRPVC.

Các thông số kỹ thuật dây chính bao gồm:

• 28 AWG dẫn
• 7/0.127 ± 0.009 mm cấu trúc dây dẫn
• Khoảng đường kính tham chiếu của dây dẫn 0,38 mm
• 0.60 ± 0,05 mm đường kính bên ngoài của dây cách nhiệt
• 0.11 mm độ dày cách nhiệt trung bình
• 0.09 mm độ dày cách nhiệt tối thiểu
• Nhiệt độ tiêu chuẩn 80°C
• Năng lượng 30V

Cáp được chỉ định cũng có kháng điện dẫn tối đa là 239 Ω/km ở 20 °C.

Bộ cáp LVDS tùy chỉnh cho hệ thống hiển thị

Bộ cáp LVDS tùy chỉnh phù hợp với các hệ thống điện tử đòi hỏi

kết nối tín hiệu khác biệt đa chân nhỏ gọn.

Sự kết hợp của nó của 28 AWG UL1571 dây dẫn, cấu trúc kết nối pitch mịn, nhiều

LVDS cặp chênh lệch, và một chiều dài cáp xác định làm cho nó phù hợp cho các ứng dụng

khi cần cáp tín hiệu hiệu quả về không gian.

Các ứng dụng tiềm năng bao gồm:

• Hệ thống hiển thị
• Thiết bị điện tử
• Các kết nối giao diện LVDS
• Các kết nối tín hiệu hiển thị nội bộ
• Thiết bị điện tử nhỏ gọn
• Bộ cáp tín hiệu tùy chỉnh

Kiểm tra chất lượng lắp ráp cáp LVDS

Bộ cáp LVDS phải tuân thủ các yêu cầu kiểm tra điện xác định.

Các yêu cầu về chất lượng cụ thể bao gồm:

• Xét nghiệm 100% mở, ngắn và liên tục
• Chống dẫn tối đa 3 Ω
• Chống cách nhiệt tối thiểu là 10 MΩ ở 200V DC
• Kiểm tra kích thước của các tính năng cụ thể
• Tuân thủ RoHS 3.0

Các yêu cầu kiểm tra này hỗ trợ hiệu suất điện nhất quán và

chất lượng sản xuất cho bộ sợi cáp hoàn thiện.
