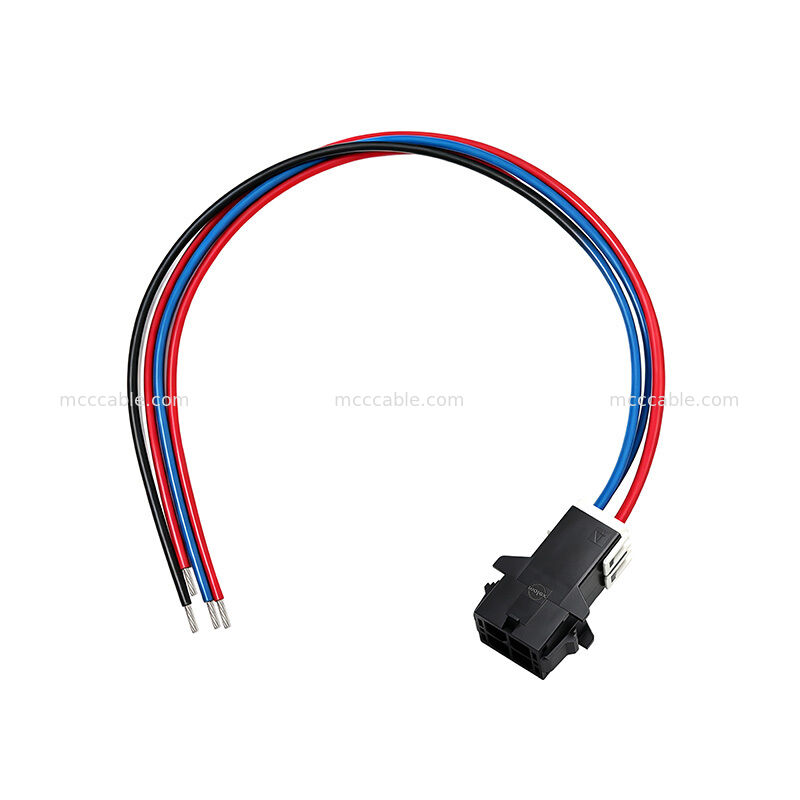

105411-1104 4 Circuit Custom Power Cable Assembly

Bộ cáp nguồn 105411-1104 4 mạch là một bộ cáp điện tùy chỉnh được thiết kế

với dây cách điện PTFE UL1180 16AWG và cấu hình đầu nối gắn bảng 4 mạch nhỏ gọn.

Cáp sử dụng dây PTFE UL1180 có định mức 300V và 200°C, phù hợp cho nhiệt độ cao

các ứng dụng kết nối điện. Cấu hình cáp được chỉ định sử dụng dây màu đỏ và xanh lam với

chiều dài cắt 268 ± 2 mm.

Bộ lắp ráp được thiết kế để kết nối điện đáng tin cậy và trải qua kiểm tra 100% hở mạch, ngắn mạch

và ngắt quãng. Sản phẩm cũng được chỉ định tuân thủ RoHS3.0.

Cấu trúc bộ cáp nguồn 105411-1104 4 mạch

Bộ cáp 105411-1104 sử dụng cấu hình 4 mạch với dây cách điện PTFE UL1180

và kết nối đầu cuối.

Cấu trúc cáp chính bao gồm:

• 4 mạch điện
• Dây PTFE UL1180 16AWG
• Định mức điện áp 300V
• Nhiệt độ định mức 200°C
• Màu dây đỏ và xanh lam
• Cấu hình đầu nối gắn bảng
• Kết nối đầu cuối mạ thiếc

Đầu cuối được chỉ định được thiết kế cho dây 14/16AWG, trong khi thông số kỹ thuật cáp sử dụng

dây dẫn 16AWG.

Thông số kỹ thuật cáp nguồn PTFE UL1180 105411-1104

Bộ cáp đầu nối 105411-1104 4 mạch

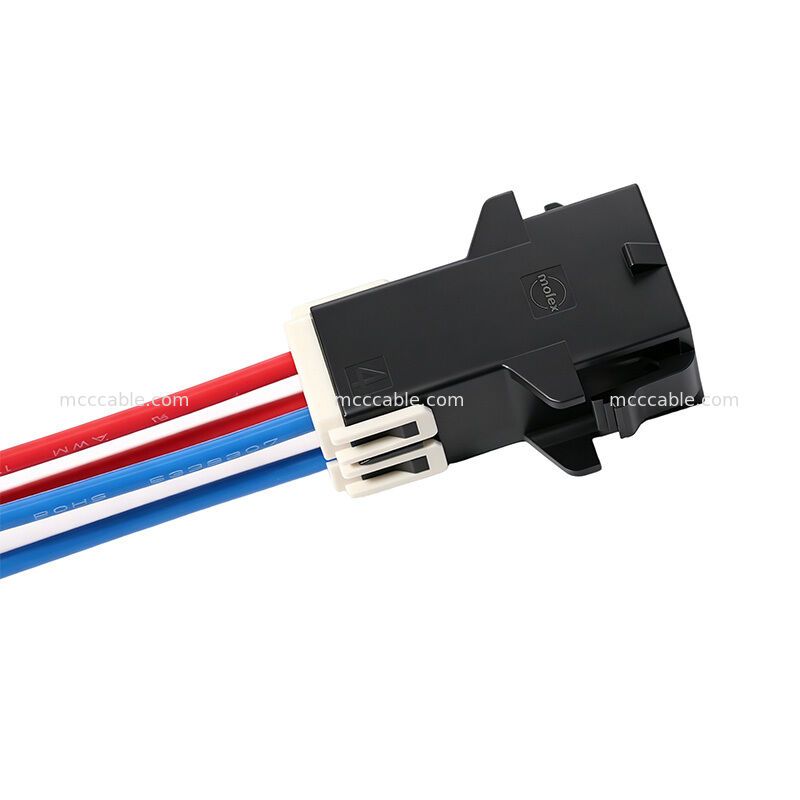

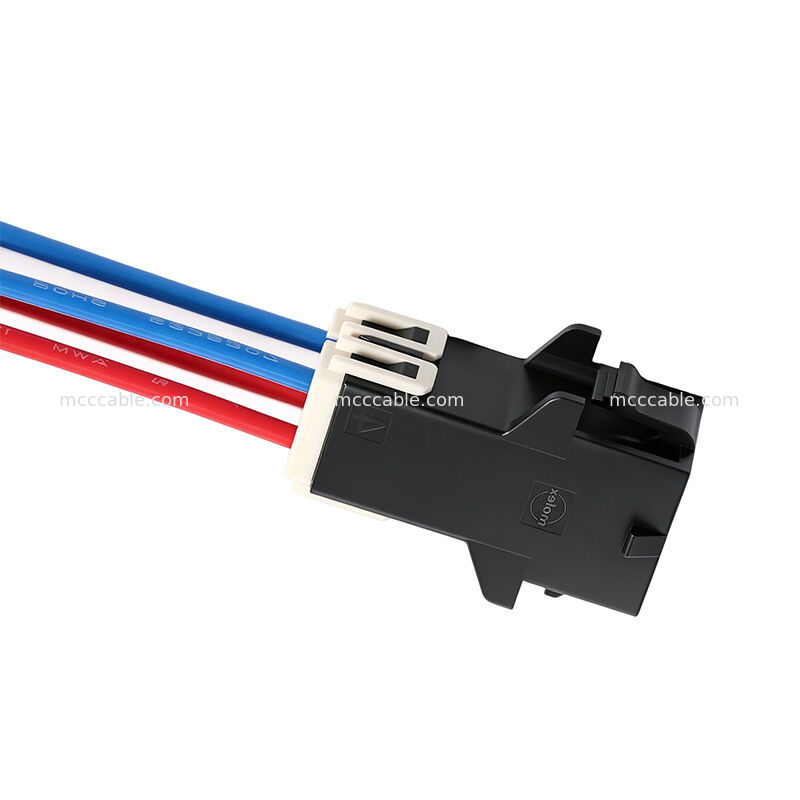

Cấu hình đầu nối 105411-1104 là vỏ cắm gắn bảng 4 mạch với bước 5.7 mm.

Bộ lắp ráp cũng sử dụng bộ phận TPA 4 mạch để giữ đầu cuối.

Hệ thống đầu nối được chỉ định được thiết kế để định vị đầu cuối an toàn và nhỏ gọn

kết nối điện gắn bảng.

Tính năng cáp PTFE nhiệt độ cao 105411-1104

Bộ cáp 105411-1104 sử dụng dây cách điện PTFE UL1180 với phạm vi nhiệt độ định mức

từ -60°C đến +260°C cho thông số kỹ thuật vật liệu dây, trong khi định mức UL áp dụng là

được chỉ định là 200°C và 300V.

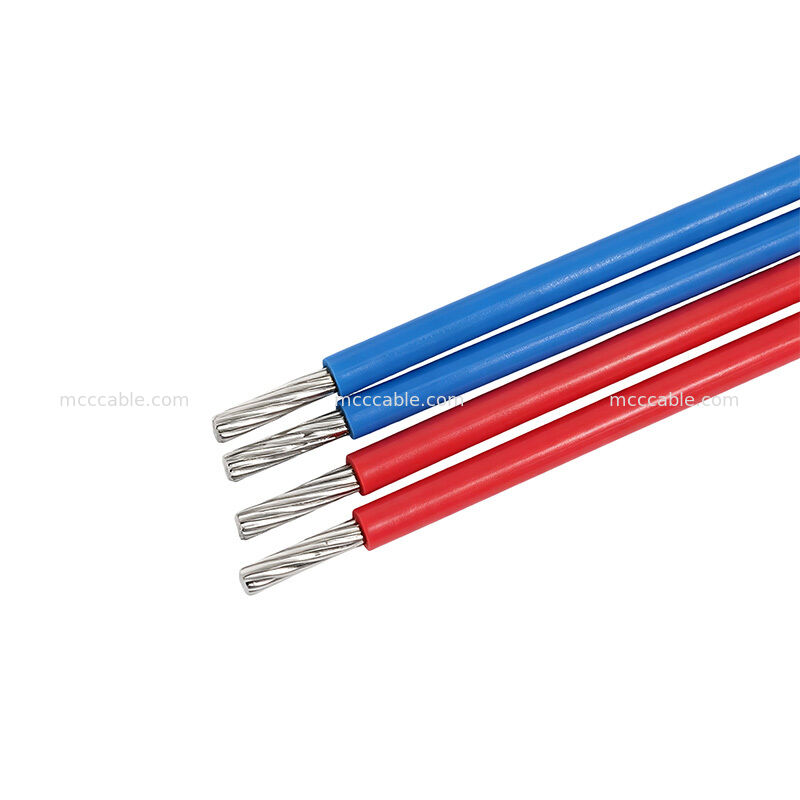

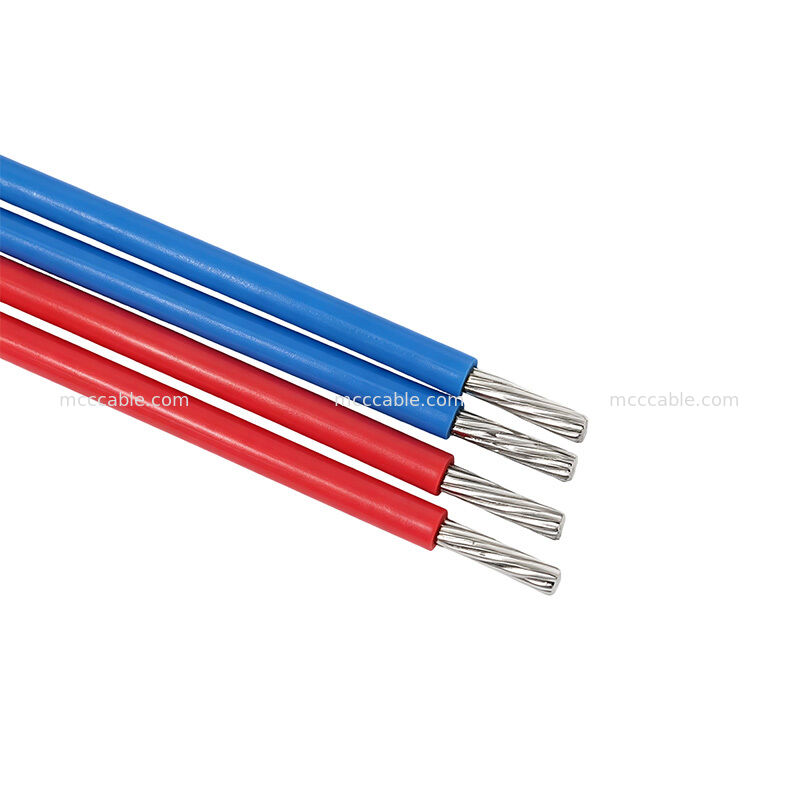

Thông số kỹ thuật dây cũng bao gồm:

• Cách điện PTFE
• Dây dẫn bện 16AWG
• Dây dẫn bằng đồng mạ niken
• Định mức chống cháy VW-1
• Định mức điện áp 300V
• Hiệu suất nhiệt độ cao
• Thông số kỹ thuật kiểm tra uốn lạnh và sốc nhiệt

Thông số kỹ thuật dây liệt kê cấu trúc dây dẫn là 19/0.30 và đường kính ngoài danh nghĩa

là 2.18 ± 0.10 mm.

Kiểm tra điện bộ cáp nguồn 105411-1104

Bộ cáp nguồn 105411-1104 được chỉ định kiểm tra điện 100% trong quá trình sản xuất.

Yêu cầu kiểm tra bao gồm:

• Kiểm tra hở mạch 100%
• Kiểm tra ngắn mạch 100%
• Kiểm tra ngắt quãng 100%
• Điện trở dây dẫn: Tối đa 3Ω.
• Điện trở cách điện: Tối thiểu 10MΩ / 200V DC / 10ms

Các yêu cầu này được chỉ định là một phần của yêu cầu chất lượng bộ cáp.

Ứng dụng bộ cáp nguồn tùy chỉnh 105411-1104

Bộ cáp nguồn 105411-1104 4 mạch phù hợp cho các ứng dụng kết nối điện

yêu cầu nhiều mạch nguồn, cách điện nhiệt độ cao và cấu hình đầu nối nhỏ gọn.

Các lĩnh vực ứng dụng tiềm năng bao gồm:

• Thiết bị công nghiệp
• Hệ thống điều khiển điện
• Mô-đun kết nối nguồn
• Thiết bị nhiệt độ cao
• Dây điện bên trong thiết bị
• Bộ cáp OEM tùy chỉnh

Sự kết hợp của dây PTFE 16AWG, định mức 300V và cách điện nhiệt độ cao làm cho cấu hình này

phù hợp cho các ứng dụng mà khả năng chống nhiệt và kết nối điện đáng tin cậy là quan trọng.

Sản xuất bộ cáp tùy chỉnh 105411-1104

Bộ cáp 105411-1104 có thể được sản xuất như một giải pháp cáp tùy chỉnh theo

chiều dài dây, màu dây, cấu hình đầu cuối và yêu cầu lắp ráp.

Cấu hình tiêu chuẩn chỉ định chiều dài cắt 268 ± 2 mm, với nhận dạng dây màu đỏ và xanh lam

cho bộ lắp ráp bốn mạch.
